New Midland Metropolitan Hospital: un avvincente progetto BIM a Birmingham coordinato da HKS Architects

L'applicazione del BIM nel progetto del New Midland Metropolitan Hospital a Birmingham

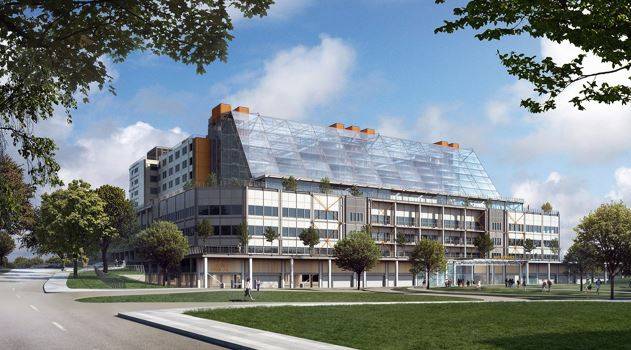

Picture 1 –Render of the New Midland Metropolitan Hospital

Team di Progetto
Il team di progetto è composto da HKS, nel ruolo di design lead, Edward Williams Architects , Sonnemaan Toon Architects nel ruolo di architectural clinical lead. Main Contractor è Carillon, compagnia multinazionale britannica di servizi di gestione e costruzione. Va detto che HKS Inc. è classificata tra i primi studi di architettura al mondo per quanto riguarda la progettazione ospedaliera, come riportato in Modern Healthcare e BD World Architecture. La forte esperienza progettuale è maturata in oltre 75 anni di attività svolta da ben 24 uffici dislocati in tutto il mondo, in grado di proporre strategie di design orientate alla realizzazione di luoghi in cui si combinano armonicamente il miglioramento degli spazi di cura, le tecnologie più avanzate, il facility design, il cui comune denominatore è costituito dalla cultura della centralità del paziente.

The Design Team
The design team is composed of HKS Archirects , as the architectural project lead, Edward Williams Architects and Sonnemann Toon Architects in their role as architectural clinical lead.The main Contractor of the project is Carillon, a British multinational facilities management and construction services company. About HKS Inc. is ranked among the top healthcare architectural firms in the world by Modern Healthcare and BD World Architecture. It has a strong design skills based on more than 75 years of experience and across 24 offices worldwide, it has been planning and designing places of care. Places designed to enhance the health experience through integrated, guest-focused care strategy, operations, technology, facility design, and cultural considerations
.



Picture 2 –Interior Render of the New Midland Metropolitan Hospital

GUARDA IL VIDEO https://www.youtube.com/watch?v=DmP_DqvsxJ8

Il progetto
Il Metropolitan Hospital Midland sarà il nuovo ospedale a Brmingham. Situato in un’area delimitata da 520 metri da nord a sud e 150 metri da ovest verso est, per un totale di 6,76 ettari / 16,7 acri. La costruzione è approssimativamente 80,000sqm con una griglia strutturale di 7,8 milioni x 7.8m concepita in modo efficiente e flessibile per allocare le diverse funzioni dell'edificio. Sono previsti circa 670 posti letto e 15 suite per sala operatoria. Tutto il progetto è definito per soddisfare i migliori standard internazionali e nazionali per strutture ospedaliere, in cui servizi clinici di alta qualità per il paziente giocano un ruolo chiave. L'Ospedale si divide principalmente in tre macro aree: reparti ai piani superiori, aree cliniche al centro e parcheggio alla base; disposizione davvero particolare per un complesso ospedaliero. La sovrapposizione di piani permette di massimizzare la superficie utile e fornisce una agevole distribuzione per reparti clinici che devono rispettare particolari rapporti di adiacenza. Il layout crea un parco paesaggistico unico a sud che, massimizzando la fruibilità dello spazio aperto, conferisce un aspetto moderno di vivibilità e benessere. Altrettanto degno di nota è il Giardino d'Inverno, al quinto piano, che consegna uno spazio esterno coperto flessibile e disponibile per diversi usi durante tutto l'anno. Altra caratteristica particolare dell'edificio è il parcheggio coperto, usato anche come accesso per taxi, autobus e auto private per trasporto del paziente: è un’opzione logistica che permette di agevolare e velocizzare l’accesso alla struttura ospedaliera.

The Project
The Midland Metropolitan Hospital will be the brand-new Hospital in Brmingham. The plot of the building is located in Smethwick where the site measures approximately 520 metres from the north to the south, and 150m from west to east, totalling 6.76 hectares / 16.7 acres in area. The building is approximately 80,000sqm with a structural grid of 7.8m x 7.8m that works efficiently and flexibly to accommodate the different functions of the building. It will include around 670 beds and 15 operating theatre suites. it is designed to meet the best international and national standards, making it truly patient focused and supporting the efficient delivery of high-quality clinical services. The Hospital is mainly divided in tree parts: wards at the top with clinical areas in the middle and the car park at the bottom, a very particular arrangement for a building of this type. A clear and logical stacking of floors and functions maximises usable floor area, it provides direct patterns of use and achieves desired clinical adjacencies internally. This tripartite arrangement of a base, a middle and a top, allows to create a unique landscaped park to the south which defines a modern and differentiated appearance, and maximizes open space. A key element of the design is the Winter Garden at level 5. It provides a flexible covered external space for use all year round. It is a significant volume around which hospital activities are organised, providing multiple opportunities for a variety fo uses. Other particular feature of the building is the covered car park and drop off for taxis, buses, patient transport and private cars that allows to have a very easy access to the building.



Picture 3 –Construction Site

Il BIM e i benefici durante il processo progettuale
Dal 2016 nel Regno Unito è obbligatoria l’adozione della metodologia collaborativa BIM.
Il governo britannico ha avviato un programma quadriennale con l'obiettivo principale di: ridurre i costi di costruzione e di gestione dell'ambiente costruito del 20%.
Al centro di queste ambizioni è l'adozione di tecnologie legate al Building Information Modeling (BIM), che impongono e alimentano processi e comportamenti collaborativi finalizzati all’adozione di nuove e più efficienti modalità di lavoro, in ogni fase del progetto.

In questo scenario, il BIM per gli ospedali ha riscosso un enorme popolarità tra ingegneri e architetti, perché consente di generare rappresentazioni virtuali delle caratteristiche fisiche e funzionali di un edificio. Questo permette di gestire e coordinare il progetto senza perdere il controllo dei fattori chiave come: il tempo, il programma, la sostenibilità complessiva, la stima dei costi e la facilità di gestione. Proprio per questa ragione il modello BIM per il Midland Metropolitan Hospital ha fornito un grande aiuto nei diversi Riba stages. Grazie al metodo BIM e con l'uso di oggetti intelligenti come famiglie, in ciascuna fase progettuale è stato possibile ricorrere al modello per ottenere le informazioni necessarie al coordinamento e all’organizzazione dei ruoli, delle responsabilità e dei fattori richiesti per la realizzazione del progetto.

BIM and the benefits along the project
The Government Construction Strategy was published by the Cabinet office on 31 May 2011. The report announced the Governments intention to require: collaborative 3D BIM (with all project and asset information, documentation and data being electronic) on its projects by 2016.Essentially the UK Government has embarked with industry on a four year programme for sector modernisation with the key objective of: reducing capital cost and the carbon burden from the construction and operation of the built environment by 20%. Central to these ambitions is the adoption of information rich Building Information Modelling (BIM) technologies, process and collaborative behaviours that will unlock new more efficient ways of working at all stages of the project life-cycle.In this scenario BIM for hospitals has gained immense popularity among engineers and architects because it empowers them to generate a virtual representations of physical and functional characteristics of a building .This allows to manage and coordiate the project without lose the control of key factors like: time and schedule, sustainability, cost estimation and facility management . This is the reason why the BIM approach for the Midland Metropolitan Hospital has given a great help in the different Riba stages. The BIM model, the use of intelligent objects, like families, have given the opportunity in each stage to interrogate the model, obtain the information required and coordinate and organize the different tasks for design process .
