Come modellare correttamente gli impianti termici?
I concetti più importanti delle UNI/TS 11300 e alcuni esempi di schemi impiantistici modellati con il software Blumatica Energy.
Zone termiche, priorità dei generatori, biomassa in sistemi bivalenti, distribuzione aeraulica e UTA: Blumatica ci viene in aiuto
Grazie all’esperienza maturata in anni di partecipazione a gruppi di lavoro normativi, Blumatica rappresenta un valido riferimento per la progettazione e la formazione dei tecnici nel settore dell’efficienza energetica.
La normativa in materia di energia ed ambiente è sempre in continua evoluzione e sta innovando profondamente le modalità costruttive degli edifici e degli impianti di climatizzazione.
In particolare, le maggiori difficoltà riscontrate dai tecnici riguardano gli aspetti impiantistici, il più delle volte a causa di una non perfetta corrispondenza tra gli schemi funzionali previsti dalla normativa e quelli reali degli impianti.
Risulta pertanto indispensabile diventare padroni in tempi stretti delle nuove procedure di calcolo introdotte dalle norme tecniche (UNI/TS 11300) e delle regole di modellazione nel software di calcolo per evitare errori o risultati non coerenti con il comportamento reale dell’edificio.
Di seguito, i concetti più importanti delle UNI/TS 11300 e alcuni esempi di schemi impiantistici modellati con il software Blumatica Energy.
DEFINIZIONI IMPORTANTI
1. Zona termica: parte dell’ambiente climatizzato mantenuto a temperatura (ed eventualmente umidità) uniforme attraverso lo stesso impianto di climatizzazione. In linea generale ogni porzione di edificio, climatizzata ad una determinata temperatura con identiche modalità di regolazione, costituisce una zona termica.
La zonizzazione non è richiesta se si verificano contemporaneamente le seguenti condizioni:
a) Le temperature interne di regolazione per il riscaldamento differiscono di non oltre 4 K
b) Gli ambienti non sono raffrescati o comunque le temperature interne di regolazione per il raffrescamento differiscono di non oltre 4 K
c) Gli ambienti sono serviti dallo stesso impianto di climatizzazione
d) Se vi è un impianto di ventilazione meccanica, almeno l’80% dell’area climatizzata è servita dallo stesso impianto di ventilazione con tassi di ventilazione nei diversi ambienti che non differiscono di un fattore maggiore di 4
e) Se vi è il controllo dell’umidità, le umidità relative interne di regolazione differiscono di non oltre 20 punti percentuali.
È possibile che la zonizzazione relativa al riscaldamento differisca da quella relativa al raffrescamento.
Esempio 1 – Villetta due piani con radiatori
Esempio 2 – Villetta due piani con radiatori e split di raffrescamento
2. Priorità generatori: nel caso di sistemi che comprendono produzione di energia termica utile da energie rinnovabili e da altri sottosistemi di generazione (pompe di calore, cogenerazione, combustione a fiamma con vettori energetici non rinnovabili), la ripartizione del carico tra i generatori deve essere effettuata secondo un ordine di priorità definito nel progetto, in modo da ottimizzare il fabbisogno di energia primaria tenendo conto dei vettori energetici, dei rendimenti e delle condizioni dei singoli generatori.
In mancanza di condizioni specificate nel progetto, nel prospetto 6 della UNI/TS 11300-4 è indicato come devono essere valutate le priorità per la produzione di energia termica utile per riscaldamento e produzione di acqua calda sanitaria ai fini del calcolo.
In Blumatica Energy, la gestione della priorità dei generatori avviene seguendo 2 regole semplicissime:
- All’interno di una stessa centrale termica, la priorità tra i generatori segue il prospetto 6 della UNI/TS 11300-4
- L’utente può modificare la priorità tra i generatori, dividendoli in due o più centrali termiche differenti e ordinarle secondo la priorità che il sottosistema ha nello schema impiantistico.

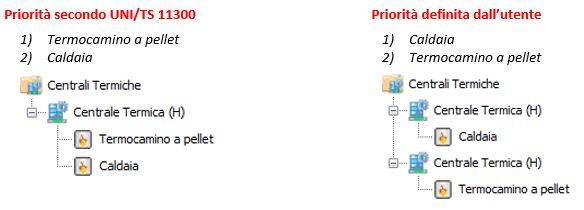

Esempio – Appartamento con termico a pellet e caldaia per riscaldamento
All'interno dell'articolo intergrale e scaricabile al seguente LINK le definizioni di:
- 3. Generatori a biomassa in sistemi bivalenti
- 4. Unità di trattamento aria e distribuzione aeraulica
- 5. Ausiliari elettrici
