Data Pubblicazione:

OLYMPUS®: certificazione CVT per i sistemi di consolidamento strutturale FRP, FRCM E CRM

TRIS DI CERTIFICAZIONI CVT SUI SISTEMI FRP, FRCM E CRM PER OLYMPUS®: 15 i PRODOTTI CERTIFICATI

OLYMPUS® è la prima azienda italiana ad aver ottenuto la certificazione CVT su tutte e tre le categorie di sistemi di consolidamento strutturale FRP, FRCM e CRM. Quindici sono i SISTEMI CERTIFICATI.

TRIS DI CERTIFICAZIONI CVT SUI SISTEMI FRP, FRCM E CRM PER OLYMPUS®: 15 i PRODOTTI CERTIFICATI

Dopo aver ottenuto nel 2017, tra le prime aziende in Italia, la certificazione CVT sui sistemi di consolidamento FRP, nei mesi di luglio e agosto 2022 OLYMPUS® raggiunge due nuovi importantissimi traguardi con la certificazione CVT su sistemi CRM ed FRCM, grazie ai sempre crescenti investimenti in ricerca e sviluppo che continuano a caratterizzare il percorso di sviluppo dell’azienda in Italia e in numerosi paesi Europei ed extra Europei.

Ad oggi, ecco quindi i sistemi di rinforzo strutturale



Sistemi certificati OLYMPUS FRCM

  • OLY MESH GLASS 320;
  • OLY MESH BASALT & STEEL 200;
  • OLY STEEL 750.



Sistemi certificati OLYMPUS CRM

  • OLY MESH GLASS 99x99;
  • OLY MESH GLASS 66x66L;
  • OLY MESH GLASS 66x66W;
  • OLY MESH GLASS 33x33.



Sistemi certificati OLYMPUS FRP

  • OLY TEX CARBO 300 UNI AX HR;
  • OLY TEX CARBO 400 UNI AX HR;
  • OLY TEX CARBO 600 UNI AX HR;
  • OLY TEX CARBO 400 UNI AX HM;
  • OLY TEX CARBO 380 QUADRI AX HR;
  • OLY TEX ARAMIDE 400 UNI AX HM;
  • OLY PLATE CARBO HR;
  • OLY PLATE CARBO HM.



OLYMPUS®: certificazione CVT per i sistemi di consolidamento strutturale FRP, FRCM E CRM



I PROGETTI DI R&D DI OLYMPUS

La certificazione CVT ottenuta da OLYMPUS è frutto del lavoro di ricerca e sviluppo realizzato dall’azienda in stretta collaborazione con Università e laboratori di prove in un percorso che ha visto il dipartimento interno di R&D coinvolto direttamente nel processo di ottimizzazione e qualificazione dei sistemi.

Tra gli innumerevoli progetti di R&D in corso, OLYMPUS® ha intrapreso un nuovo percorso di qualificazione di sistemi di consolidamento biocompatibili per consentire la realizzazione di interventi di consolidamento strutturale e miglioramento sismico ecosostenibili.



LA REALTÀ OLYMPUS®

OLYMPUS® è un’azienda altamente specializzata nel settore dei materiali innovativi per il consolidamento strutturale ed offre da oltre 15 anni i migliori sistemi compositi FRP, FRCM e CRM, proponendo una vasta gamma di tessuti e lamine in fibra di carbonio e di reti in fibra di vetro, basalto e acciaio.

I sistemi di consolidamento di OLYMPUS® sono stati utilizzati per consolidare gli edifici colpiti da tutti gli ultimi fenomeni sismici che hanno interessato il nostro paese e per il rinforzo di alcune tra le più importanti strutture d’Europa come la Città delle Arti e della Scienza di Calatrava a Valencia in Spagna.

Approcciando il settore sin dalla redazione delle prime norme tecniche di riferimento e grazie alle proficue collaborazioni con Università e istituti di ricerca, che hanno determinato lo sviluppo di numerosi brevetti e pubblicazioni, l’azienda è oggi leader nel settore sul territorio nazionale ed internazionale ed è stata tra le prime aziende italiane od ottenere la certificazione CIT/CVT dal CSLLPP (all'inizio era previsto il CTI, poi sostituito dal CVT).

Con un importante lavoro di squadra dei tecnici del TEAM OLYMPUS® in Italia, Spagna, Portogallo, Ecuador, Libano, Croazia e Malta si è sviluppato un gruppo consolidato di competenze nel settore del consolidamento strutturale.

OLYMPUS® fornisce prodotti certificati per il consolidamento strutturale, offrendo ai propri clienti un sistema integrato di assistenza tecnica a 360°, atto a garantire tutto il processo di applicazione e collaudo dei sistemi di rinforzo strutturale che distribuisce. Ottimizzando i materiali che forniamo ai nostri clienti, siamo in grado di garantire un risparmio in termini di costo dei prodotti e dei tempi di applicazione dei sistemi.

L’azienda offre il servizio integrato di assistenza OLYMPUS CARE®, non limitandosi alla fornitura di materiale, ma accompagnando le aziende e tutti i professionisti coinvolti nel processo di installazione dei sistemi offerti, dalla verifica degli elaborati progettuali alla posa in opera dei prodotti, fino al collaudo delle opere anche grazie alla collaborazione con il CCE Centro Compositi in Edilizia.

OLYMPUS offre quattro linee di prodotti certificati per il consolidamento strutturale e la messa in sicurezza di edifici esistenti.

  • La linea OLYMPUS SAFE® che comprende le reti in fibra di vetro e basalto con relativi sistemi di connessione per realizzare presidi antiribaltamento e antisfondellamento certificati.
  • La linea OLYMPUS FRP® che comprende tessuti e lamine pultruse in fibra di carbonio e fibra di aramide certificati CVT presso il Consiglio Superiore dei Lavori Pubblici.
  • La linea OLYMPUS STONE® che comprende le reti e i connettori in fibra di vetro, basalto e acciaio per il consolidamento strutturale con sistemi FRCM e CRM certificati CVT.
  • La linea OLYMPUS FLOOR per la realizzazione di solette collaboranti con reti in fibra di vetro, connettori e calcestruzzi alleggeriti.



IL CERTIFICATO DI VALUTAZIONE TECNICA CVT

Il certificato di valutazione tecnica CVT è una certificazione ministeriale rilasciata dal Consiglio Superiore dei Lavori Pubblici che rispetta i requisiti richiesti dalle NTC 2018.

Viene infatti prescritto al cap. 11 delle NTC 2018, che i materiali e prodotti per uso strutturale devono essere:

  • identificati univocamente a cura del fabbricante;
  • qualificati sotto la responsabilità del fabbricante;
  • accettati dal Direttore dei lavori mediante acquisizione e verifica della documentazione di identificazione e qualificazione, nonché mediante eventuali prove di accettazione.

Il documento che garantisce questi requisiti è il Certificato di Valutazione Tecnica.



IL CERTIFICATO DI VALUTAZIONE TECNICA CVT



È quindi fondamentale, nel caso di interventi strutturali e ancor più negli interventi dove si beneficia delle detrazioni relative al Sismabonus, affidarsi ad aziende produttrici di sistemi dotati di certificazione ministeriale, le cui prestazioni sono garantite e monitorate in maniera costante attraverso l’applicazione di numerose procedure di controllo.



GLI INTERVENTI DI CONSOLIDAMENTO STRUTTURALE CON SISTEMI OLYMPUS FRCM E CRM

Negli ultimi anni la ricerca accademica e scientifica a livello nazionale ed internazionale ha permesso la sperimentazione e lo sviluppo di materiali compositi a matrice inorganica conosciuti con gli acronimi FRCM e CRM.

I nuovi materiai compositi sono oggetto di specifici documenti tecnici emanati dal CNR e delle Linee Guida del CSLLPP.

I compositi FRCM sono utilizzabili per realizzare “sistemi di rinforzo” esterni di strutture esistenti in muratura o in conglomerato cementizio armato.

Il Consiglio Superiore dei Lavori Pubblici con apposito decreto, n. 627 del 3 dicembre 2019, ha approvato le “Linee guida per la progettazione, l’esecuzione e la manutenzione di interventi di consolidamento strutturale mediante l’utilizzo di sistemi di rinforzo FRCM.”

Prosegue, quindi, l’attività normativa del Consiglio Superiore dei LL.PP. in linea con quanto previsto dalle Norme Tecniche per le Costruzioni; attività, come noto, finalizzata ad una sempre migliore garanzia della qualità e della sicurezza delle opere e delle infrastrutture, sia pubbliche che private, della prevenzione del rischio sismico e della valutazione e messa in sicurezza del patrimonio costruito esistente.



GLI INTERVENTI DI CONSOLIDAMENTO STRUTTURALE CON SISTEMI OLYMPUS FRCM E CRM



Le nuove linee guida recepiscono i risultati cui è pervenuto il Gruppo di studio insediato dalla Commissione CNR per la predisposizione e l’analisi di norme tecniche relative alle costruzioni, in collaborazione con il Gruppo di lavoro istituito presso il Consiglio Superiore dei Lavori Pubblici, che ha predisposto precedentemente le “Linee Guida per la identificazione, la qualificazione ed il controllo di accettazione di compositi fibrorinforzati a matrice inorganica (FRCM)”.

Per quanto non trattato nelle sopracitate linee guida, è tuttavia possibile utilizzare il documento CNR-DT 215/2018 “Istruzioni per la Progettazione, l’Esecuzione ed il Controllo di Interventi di Consolidamento Statico mediante l’utilizzo di Compositi Fibrorinforzati a Matrice Inorganica”.

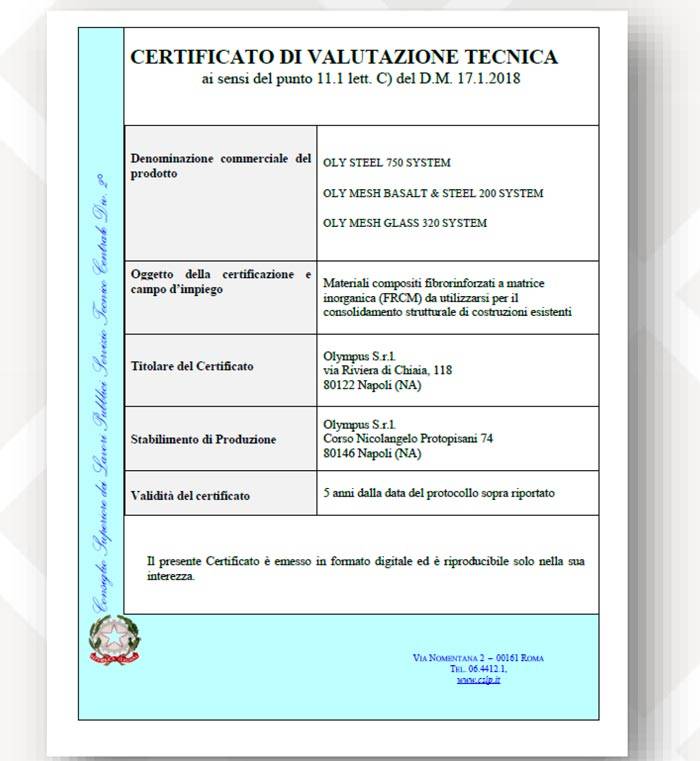

OLYMPUS® ha ottenuto il CVT per 3 sistemi di rinforzo FRCM denominati:

  • OLY MESH GLASS 320 SYSTEM;
  • OLY MESH BASALT & STEEL 200 SYSTEM;
  • OLY STEEL 750 SYSTEM.



Vantaggi dei sistemi di consolidamento FRCM



Vantaggi dei sistemi di consolidamento FRCM

  • Rapidità di applicazione;
  • Elevata resistenza e rigidezza;
  • Traspirabilità del sistema di consolidamento;
  • Resistenza alle alte temperature;
  • Assenza di variazioni di peso e geometria della struttura;
  • Assenza di variazioni di massa e rigidezza degli elementi strutturali.



I SISTEMI CRM – NORMATIVA E LINEE GUIDA E SOFTWARE DI CALCOLO OLYMPUS

Una innovativa tecnologia di consolidamento con materiali compositi di strutture in muratura è rappresentata dai compositi CRM Composite Reinforced Mortar.

I sistemi CRM rappresentano un’innovazione del tradizionale sistema di consolidamento con intonaco armato realizzato con reti in FRP.

Nel maggio 2019 il CSLLPP ha emanato le Linea Guida del CSLLPP “Linea Guida per la identificazione, la qualificazione ed il controllo di accettazione dei sistemi a rete preformata in materiali compositi fibrorinforzati a matrice polimerica da utilizzarsi per il consolidamento strutturale di costruzioni esistenti con la tecnica dell’intonaco armato CRM (Composite Reinforced Mortar)”.

Questa Linea Guida fornisce le procedure per l’identificazione, la qualificazione ed il controllo di “sistemi di rinforzo” costituiti da reti in composito fibrorinforzate a matrice polimerica FRP, da applicare sulle superfici degli elementi strutturali per il consolidamento degli stessi con malte cementizie e/o di calce, ovvero mediante la tecnica dell’intonaco armato di tipo CRM (Composite Reinforced Mortar).

La Linea Guida sopracitata consente quindi la certificazione CVT (Certificazione di Valutazione Tecnica) dei sistemi CRM da parte dei Fornitori di materiale.



I SISTEMI CRM – NORMATIVA E LINEE GUIDA E SOFTWARE DI CALCOLO OLYMPUS

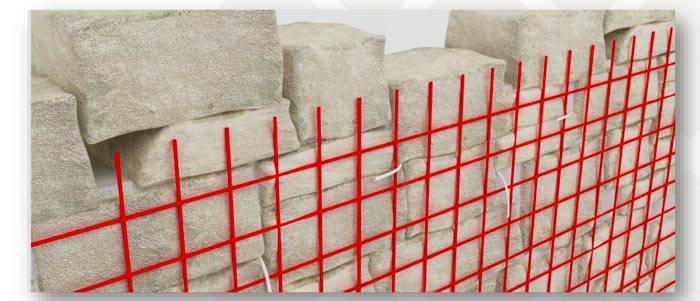

A differenza del tradizionale intonaco armato con reti metalliche, l’intonaco armato CRM, è realizzato mediante una rete preformata in composito (FRP) OLY MESH GLASS inserita in una malta ad uso strutturale a base NHL OLY WALL oppure cementizia OLY GROUT e applicata sulla superficie dell’elemento strutturale in muratura da rinforzare.

In detto sistema la rete in FRP è in grado di assorbire gli sforzi di trazione, mentre la malta strutturale contribuisce ad assorbire gli sforzi di compressione. Il trasferimento degli sforzi fra il supporto e la rete di rinforzo è garantito anche dalla presenza dei connettori, che assicurano la collaborazione strutturale fra l’elemento murario e l’intonaco armato.

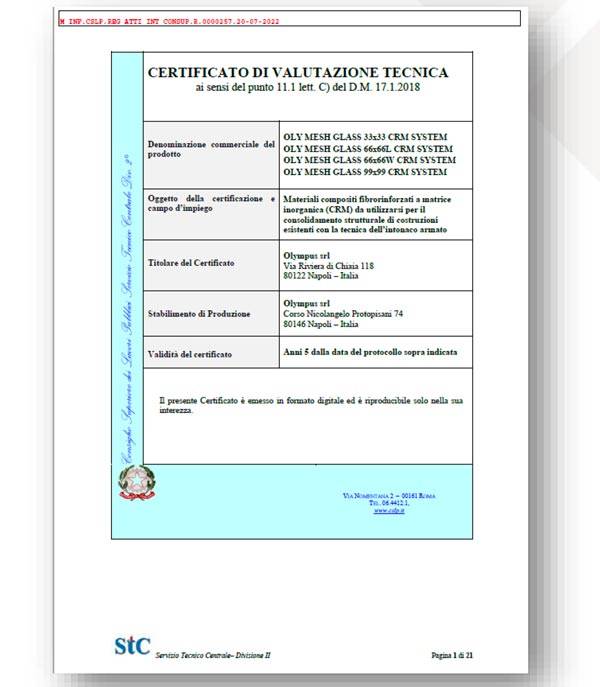

OLYMPUS® ha ottenuto il CVT per 4 sistemi di rinforzo CRM denominati:

  • OLY MESH GLASS 33X33 CRM SYSTEM;
  • OLY MESH GLASS 66X66 W CRM SYSTEM;
  • OLY MESH GLASS 66X66 L CRM SYSTEM;
  • OLY MESH GLASS 99X99 CRM SYSTEM.

A differenza dei sistemi di rinforzo FRCM, nel caso di sistemi CRM, lo spessore dei sistemi di rinforzo CRM è compreso, di norma, tra 30 mm e 50 mm, al netto del livellamento del supporto e la distanza netta tra i trefoli non può essere superiore a 4 volte lo spessore della malta e comunque non può essere minore di 30 mm.



spessore dei sistemi di rinforzo CRM



Come specificato nelle Linee Guida, i sistemi di rinforzo CRM della linea OLYMPUS STONE® sono costituiti da: reti preformate, angolari in rete preformati, elementi di connessione preformati con relativo ancorante chimico, accoppiati a malte a base cementizia o di calce a prestazione garantita per uso strutturale,

Le reti, gli angolari e gli elementi di connessione in composito, costituenti i sistemi di rinforzo CRM, sono realizzati mediante l’impiego di fibre lunghe e continue di vetro, carbonio, basalto o arammide, immerse in una matrice polimerica termoindurente.

Per la progettazione e le modalità di impiego dei sistemi di rinforzo CRM si dovrà fare riferimento alla Normativa Tecnica vigente, ed eventualmente a documenti complementari di comprovata validità.

La Linea Guida sopracitata consente quindi la certificazione CVT (Certificazione di Valutazione Tecnica) dei sistemi CRM da parte dei Fornitori di materiale.

I sistemi di consolidamento CRM della linea OLYMPUS STONE sono ottimali per il miglioramento sismico degli edifici in muratura per il miglioramento sismico necessario ad ottenere il SUPERBONUS 110%

Vantaggi dei sistemi di consolidamento CRM

  • Rapidità di applicazione;
  • Elevata resistenza e rigidezza;
  • Traspirabilità del sistema di consolidamento;
  • Resistenza alle alte temperature;
  • Limitate variazioni di peso e geometria della struttura;
  • Limitate variazioni di massa e rigidezza degli elementi strutturali.

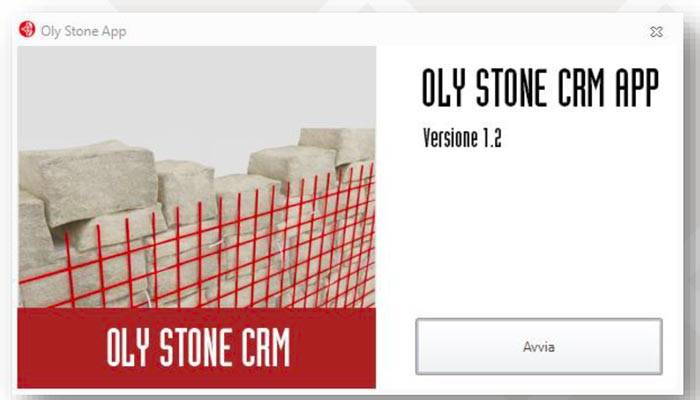

SCOPRI I NUOVI SOFTWARE GRATUITI A SUPPORTO DEL PROGETTO DEGLI INTERVENTI DI RINFORZO CON SISTEMI FRCM e CRM

Al fine di collaborare con i tecnici coinvolti in progetti di consolidamento strutturale con sistemi FRP, FRCM e CRM, OLYMPUS ha sviluppato numerosi software di calcolo che consentono ai professionisti di effettuare con semplicità il calcolo strutturale di strutture in c.a. e muratura.

I software sono stati sviluppati sulla base dell’esperienza di OLYMPUS di oltre 15 anni nel settore del consolidamento strutturale.

Nel 2005 OLYMPUS ha sviluppato i primi fogli di calcolo per la progettazione di interventi di consolidamento strutturale con materiali compositi FRP. In 15 anni i fogli di calcolo sono stati utilizzati da centinaia di professionisti in Italia e in numerosi paesi Europei che hanno consentito all’azienda di verificare e perfezionare il funzionamento dei fogli di calcolo che hanno rappresentato la base per lo sviluppo dei nuovi software.

Nel 2013 OLYMPUS è stata la prima azienda al mondo a sviluppare tre app per iPhone “OLYMPUS iFRP” che consentivano ai progettisti di elaborare il dimensionamento dell’intervento di consolidamento direttamente in cantiere con il proprio iPhone.

Nel 2019 OLYMPUS ha sviluppato i suoi nuovi software di calcolo nel totale rispetto delle attuali norme tecniche per le costruzioni, delle Linee Guida del CSLLPP e dei Documenti Tecnici del CNR.



SCOPRI I NUOVI SOFTWARE GRATUITI A SUPPORTO DEL PROGETTO DEGLI INTERVENTI DI RINFORZO CON SISTEMI FRCM e CRM



I software sono stati sviluppati da un team esperto di ingegneri strutturisti e programmatori informatici con comprovata esperienza nel settore del consolidamento strutturale e sono stati testati su centinaia di interventi di consolidamento, anche confrontando i risultati con quelli dei principali software di consolidamento strutturale presenti sul mercato. I software sviluppati da OLYMPUS sono basati anche sui risultati dei numerosi progetti di ricerca svolti dall’azienda da oltre 15 anni, in collaborazione con Università e Istituti di Ricerca.

I software sono completamente gratuiti e possono essere scaricati dal sito di OLYMPUS

I software dedicati al rinforzo strutturale con FRP sono in particolare due, OLY CONCRETE APP che consente il dimensionamento di elementi strutturali in calcestruzzo armato e OLY MASONRY APP che consente il dimensionamento di elementi strutturali in muratura rinforzati con sistemi FRP della linea OLYMPUS FRP.

Il software dedicato al rinforzo strutturale con FRCM e CRM è OLY STONE APP che consente il dimensionamento di elementi strutturali in muratura rinforzati con FRCM e CRM.



SCARICA SUBITO I NUOVI SOFTWARE GRATUITI ED IL QUADERNO TECNICO IN FORMATO DWG PER DIMENSIONARE IL TUO INTERVENTO DI CONSOLIDAMENTO

L’utilizzo di un software di calcolo sviluppato da un’azienda che da oltre 15 anni certifica e ingegnerizza materiali compositi per il consolidamento strutturale e sviluppa applicazioni e software di calcolo basati sulla propria consolidata esperienza in questo settore, rappresenta per il professionista una garanzia di sicurezza e professionalità.

Il grande vantaggio dei software di calcolo per sistemi FRP, FRCM e CRM proposti da OLYMPUS è la possibilità di generare automaticamente una relazione di calcolo a valle della verifica strutturale che viene redatta automaticamente dal software. Il tecnico potrà quindi utilizzare le relazioni di calcolo redatte dal software per integrare i propri elaborati progettuali.

I software sono scaricabili gratuitamente nell'area specifica del sito OLYMPUS.



SCARICA SUBITO I NUOVI SOFTWARE GRATUITI ED IL QUADERNO TECNICO IN FORMATO DWG PER DIMENSIONARE IL TUO INTERVENTO DI CONSOLIDAMENTO
