Consolidamento sismico del Monastero di Marcenasco: diagnosi, criticità e interventi strutturali
L’articolo illustra gli interventi di consolidamento e restauro di un edificio in muratura del XII secolo, compromesso da degrado e rimaneggiamenti. Dopo approfondite indagini conoscitive, l’analisi FEM e la modellazione con software Dolmen hanno guidato una progettazione consapevole e mirata alla sicurezza sismica.
Nell'articolo si presentano gli interventi eseguiti per restaurare, conservare, mettere in sicurezza e migliorare sismicamente un edificio storico in muratura portante risalente al XII secolo. Avendo subito notevoli rimaneggiamenti presentava lesioni e situazioni di degrado che ne compromettevano la stabilità. Le operazione di ripristino e restauro sono state compiute dopo dettagliate indagini necessarie per raggiungere la conoscenza completa dell'edificio.
Successivamente l’analisi FEM e le modellazioni numeriche tramite il software DOLMEN hanno permesso di progettare consapevolmente il restauro dell’antico monastero.
Il Monastero di Marcenasco: la descrizione dell'opera
Il complesso denominato Monastero di San Martino di Marcenasco è localizzato in Frazione Annunziata nel Comune di La Morra (CN). Il territorio fa parte de "I Paesaggi Vitivinicoli del Piemonte: Langhe-Roero e Monferrato", iscritto nella Lista del Patrimonio Mondiale UNESCO dal 22 giugno 2014. Il complesso risale al periodo compreso tra la fine del XIII e l’inizio del XIV secolo e fu ampliato tra il XVII e il XVIII secolo.
Il fabbricato, realizzato in adiacenza alla Chiesa si trova in posizione perpendicolare alla chiesa e costituisce l’antico monastero benedettino. Nonostante le trasformazioni subite negli anni, in esso si possono ancora individuare gli usi a cui erano destinati i diversi ambienti, con una disposizione dell’edificio conventuale che rispecchia la semplicità fissata dalla regola benedettina. Il bene, di proprietà del Comune di La Morra, ospitava al piano seminterrato e in alcune sale del piano terreno il Museo “Renato Ratti” dei Vini di Alba.
L’intervento di restauro pone come obiettivo prioritario la conservazione dell’edificio così come è stato realizzato e come a noi è pervenuto, rifunzionalizzandolo secondo le normative vigenti.

Una volta messo in sicurezza, l’edificio è inserito in un progetto di valorizzazione attraverso funzioni e attività legate alla divulgazione del vino e alla promozione del territorio. Inoltre, come per l’origine monastica del sito, l’edificio continuerà ad avere una vocazione sociale e culturale per la comunità del luogo per eventi e spazi per degustazioni e laboratori per la ricerca sui temi ampelografici, luoghi per lo scambio di competenze e conoscenze fra operatori del settore, imprese e cittadini.

La conoscenza e la valutazione delle strutture antiche
La conoscenza e la valutazione strutturale dell’edificio antico, finalizzata alla sua conservazione, è stata svolta attraverso tre fasi successive:
- FASE 1: FASE DI INDAGINE E COGNITIVA
- FASE 2: GIUDIZIO SUL LIVELLO DI SICUREZZA ATTUALE DELLA STRUTTURA con identificazione delle cause responsabili delle situazioni di degrado, ovvero la “diagnosi”.
- FASE 3: STUDIO DEI RIMEDI e redazione del progetto di consolidamento.
Analisi preliminare e rilievi strutturali del Monastero di Marcenasco
Sono state eseguite approfondite indagini per conoscere l’impianto strutturale e tutte le caratteristiche delle componenti strutturali, dei materiali e dei particolari costruttivi, oltre che del terreno di fondazione.
1) analisi storica finalizzata a individuare l’evoluzione costruttiva dell’edificio;

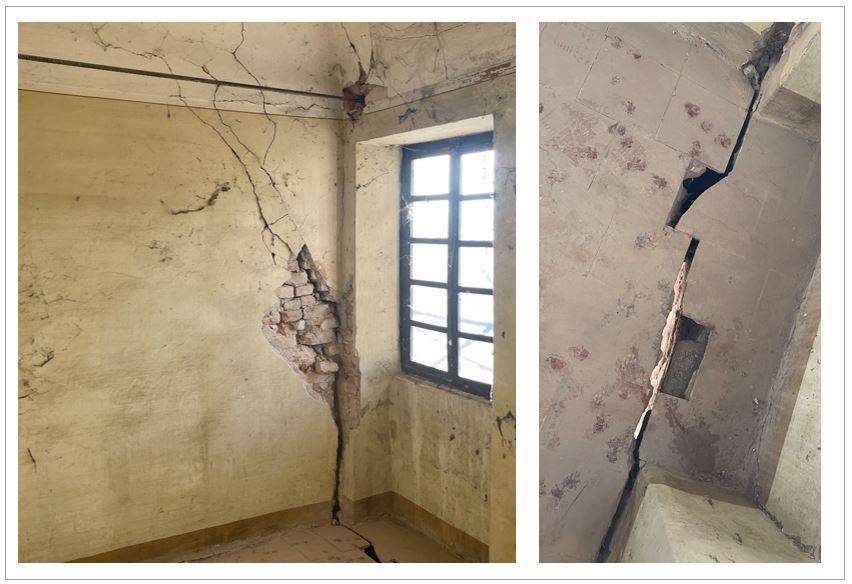

2) rilievo del quadro fessurativo e del degrado finalizzato a:
- comprendere i cinematismi, l’origine e l’evoluzione del degrado;
- progettare i provvedimenti tecnici di intervento;

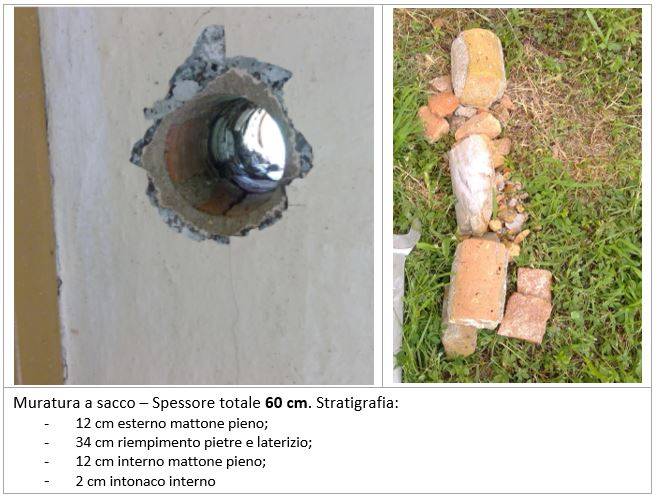

3) campagna di carotaggio e fori nelle murature finalizzata a:
- identificare le stratigrafie murarie;
- identificare tipologie e caratteristiche delle murature;

4) campagna di indagine sui particolari costruttivi consistente in:

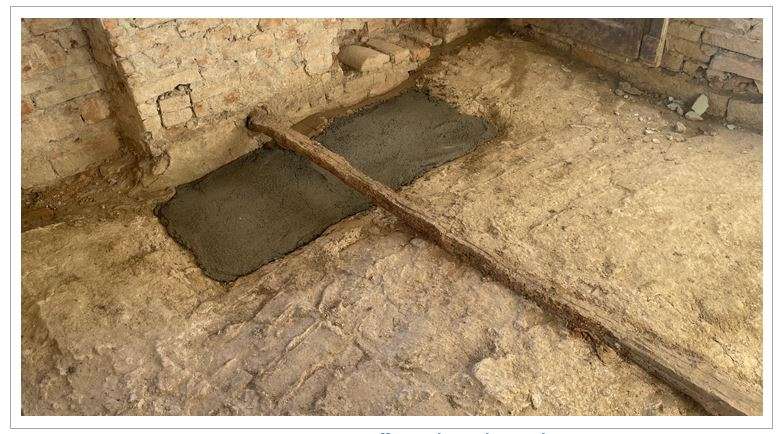

- saggi sulle volte per verificarne lo spessore;
- saggi sulle murature per verificarne la tessitura e le connessioni tra di esse;
- saggi sulle pavimentazioni per verificare stratigrafie dei solai, le altezze disponibili delle volte in chiave e negli appoggi, presenza e tipologia delle catene esistenti;

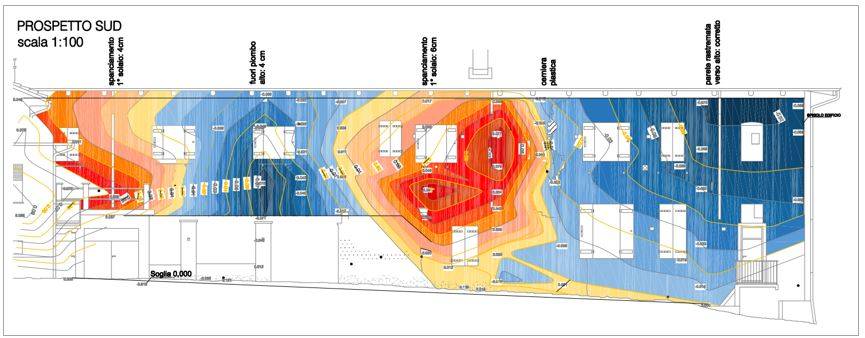

5) rilievo topografico laser delle facciate finalizzato a identificare le deformazioni e i “fuori piombo” delle murature delle facciate;

6) indagini sui materiali e caratterizzazione geologica e geotecnica con relativa interpretazione.
Classificazione dell'importanza strutturale
La struttura è stata classificata come “edificio rilevante” ai sensi della D.G.R. 21 maggio 2014, n. 65-7656.
Sono state quindi adottate una Vita Nominale pari a 50 anni ed una Classe d’Uso III che hanno portato ad una Vita di Riferimento di 75 anni.
Classificazione dell'intervento
Ai sensi del par. §8.4 delle NTC 2018, l’intervento è stato inquadrato come intervento di miglioramento: “per i beni di interesse culturale ricadenti in zone dichiarate a rischio sismico, ai sensi del comma 4 dell’art. 29 del DLgs 22 gennaio 2004, n. 42 “Codice dei beni culturali e del paesaggio”, è in ogni caso possibile limitarsi ad interventi di miglioramento effettuando la relativa valutazione della sicurezza.”
Definito ζ il rapporto tra il valore massimo delle azioni sopportabili dalla costruzione e il valore delle azioni che si utilizzerebbero nel progetto di una nuova costruzione, conformemente a quanto definito dalle norme, il miglioramento è conseguibile raggiungendo i seguenti indici di vulnerabilità sismica in termini di accelerazione:
- ζE = 0,6 per edifici esistenti;
- ζE = 0,4 per edifici esistenti con vincolo di bene culturale.
Pertanto, l’obiettivo progettuale è il raggiungimento di un livello minimo di ζE = 0,4.
Livelli di conoscenza e fattori di confidenza
Sulla base delle informazioni raccolte nelle fasi di ricerca documentale e indagini conoscitive della geometria e dei materiali, si è ipotizzato di aver raggiunto un Livello di Conoscenza LC1 a cui corrisponde un Fattore di Confidenza FC=1.35.
Tipologie di materiali
A seguito delle indagini conoscitive sulle strutture sono state identificate tre tipologie di muratura:
- muratura a sacco;
- muratura in pietre a spacco di buona tessitura;
- muratura in mattoni pieni e malta di calce.
Per le tre tipologie di murature si sono assunti i valori inferiori di intervallo suggeriti dalle norme, cautelativi qui di seguito sintetizzate:
Muratura a sacco
- Resistenza a compressione fm = 1.0 MPa
- Resistenza a compressione orizzontale fmh = 0.5 MPa
- Resistenza a taglio di progetto τ0 = 0.02 MPa
- Modulo di elasticità normale E = 700 MPa
- Modulo di elasticità normale fessurato E fess = 350 MPa
Muratura piena in mattoni
- Resistenza a compressione fm = 3.0 MPa
- Resistenza a compressione orizzontale fmh = 1.5 MPa
- Resistenza a taglio di progetto τ0 = 0.08 MPa
- Modulo di elasticità normale, E = 1200 MPa
- Modulo di elasticità normale fessurato E fess = 600 MPa
Muratura mista mattoni e pietra
- Resistenza a compressione fm = 2.6 MPa
- Resistenza a compressione orizzontale fmh = 1.3 MPa
- Resistenza a taglio di progetto τ0 = 0.06 MPa
- Modulo di elasticità normale, E = 1500 MPa
- Modulo di elasticità normale fessurato E fess = 750 MPa
A questi valori si è applicata la riduzione legata al Fattore di Confidenza, dividendo per il coefficiente: Fc = 1,35.
Questa riduzione viene eseguita automaticamente dal software strutturale DOLMEN impostando il valore di Fc.
Le catene esistenti NON sono state considerate come efficaci. La deformazione marcata delle facciate ha suggerito questo approccio che è poi stato confermato in fase di cantiere.
Per quanto riguarda gli spessori di murature e volte sono stati indagati in modo approfondito: sono stati eseguiti i carotaggi di tutte le murature e il sondaggio di tutte le volte a intradosso con rilievo della natura e misura dei riempimenti. Il materiale di riempimento delle volte è maceria con un peso specifico stimato di 18 kN/m3 .
Le criticità riscontrate nel monastero

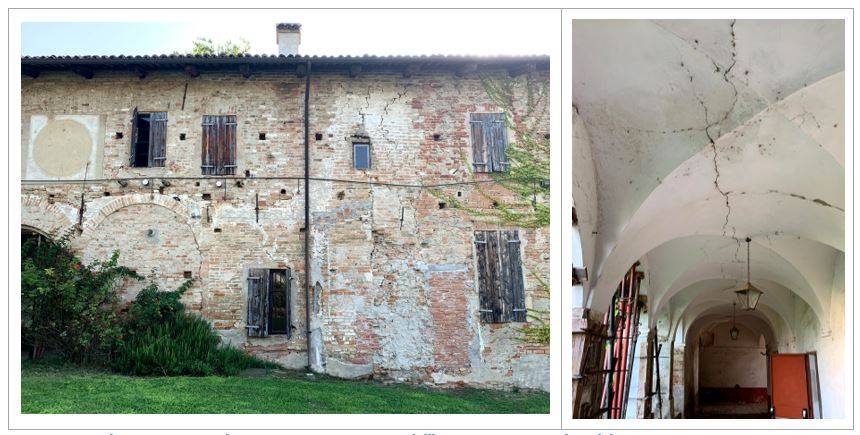

L’edificio è affetto da una seria anomalia strutturale, presente sin dalla fase di costruzione, che consiste nella disposizione di murature portanti che gravano in falso sulle volte del piano sottostante, tanto al piano terra quanto al piano primo (vedere Figura 5).

Questa è una delle principali cause del degrado strutturale dell’immobile: questo impianto costruttivo ha comportato sollecitazioni “puntuali” molto elevate sulle volte che, unite alla carenza di catene, hanno provocato gravi deformazioni delle facciate e perdita di forma e di portanza delle volte.

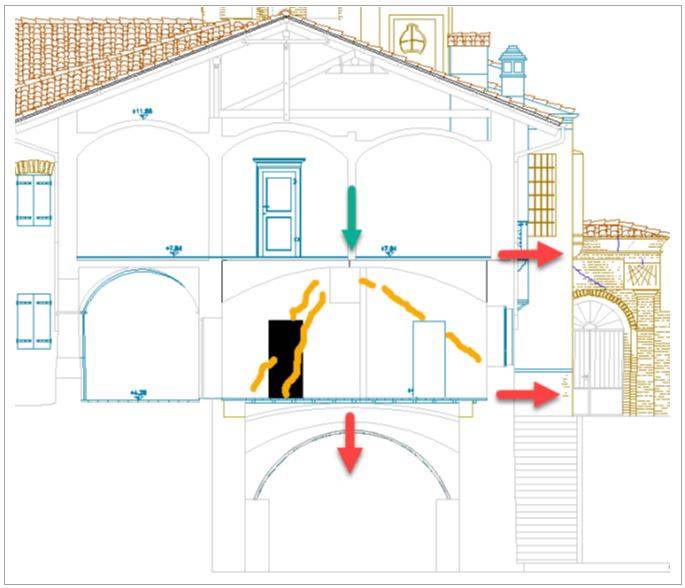

Nella figura soprastante la freccia in verde identifica la muratura in falso sulla volta, quella in rosso la direzione dei cedimenti strutturali che si sono verificati: il ribaltamento delle facciate verso l’esterno di alcuni centimetri ha innescato il cedimento degli archi e delle volte. Tale condizione ha generato un quadro fessurativo diffuso e rilevante, tale da compromettere totalmente la sicurezza statica dell’edificio.

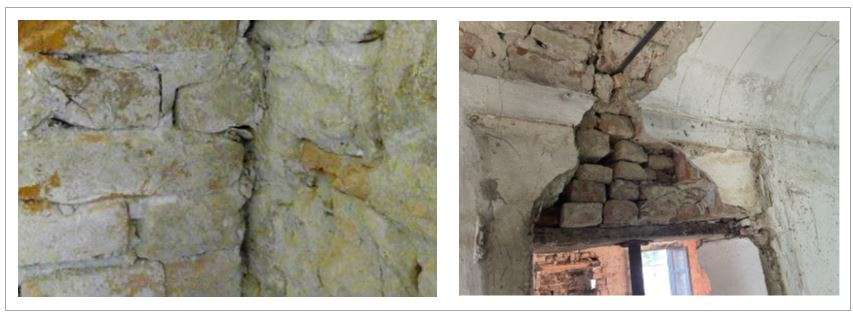

Ulteriori carenze strutturali vanno evidenziate nella scarsa qualità delle murature portanti verticali “a sacco”, la diffusa mancanza di connessione tra le murature perpendicolari, i quadri fessurativi diffusi che innescano meccanismi locali di instabilità.

La valutazione della sicurezza strutturale dell'edificio storico

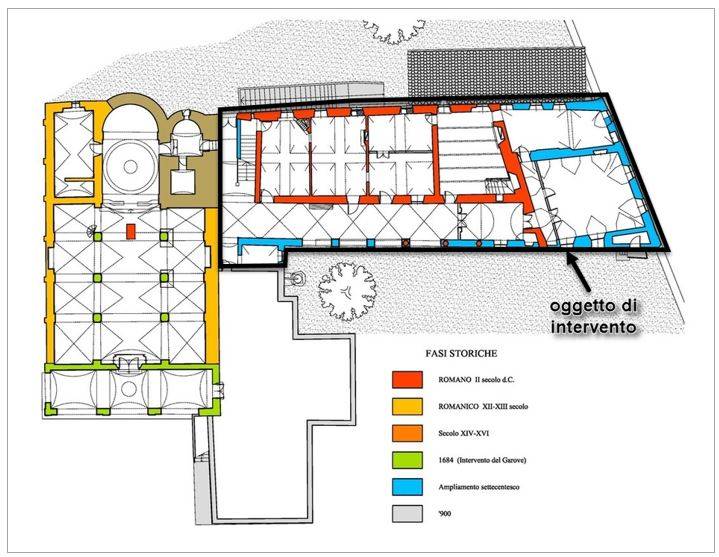

Il monastero di San Martino di Marcenasco ha una distribuzione planimetrica ad “L” in cui una parte è occupata dalla parrocchia non oggetto d’intervento. Pur non essendo oggetto di intervento il corpo della Chiesa è connesso a quello del Monastero e, pertanto, nello studio della sicurezza sismica il modello di calcolo è stato costruito per l’intero complesso.
In seguito alle indagini e rilievi è stato possibile risalire all’impianto originario e all’evoluzione storica dello stesso.
E’ emerso che il corpo originario del fabbricato risale circa al XII-XIII secolo, in epoca Romanica e in seguito vi è stato un importante ampliamento in epoca Barocca nel XVII-XVIII secolo, leggibile sia dal punto di vista architettonico sia dal punto di vista strutturale.
Il sistema costruttivo è di tipo a muratura portante, prevalentemente con tipologia “a sacco” e, in alcuni punti, in mattoni pieni o mista in mattoni / pietra con spessori variabili.
Gli orizzontamenti del piano interrato sono costituiti da strutture voltate in muratura, così come al piano terra e al piano primo ad eccezione di un locale con solaio in travi metalliche e voltine, oggetto di ricostruzione.
La copertura in legno poggia sui muri perimetrali.

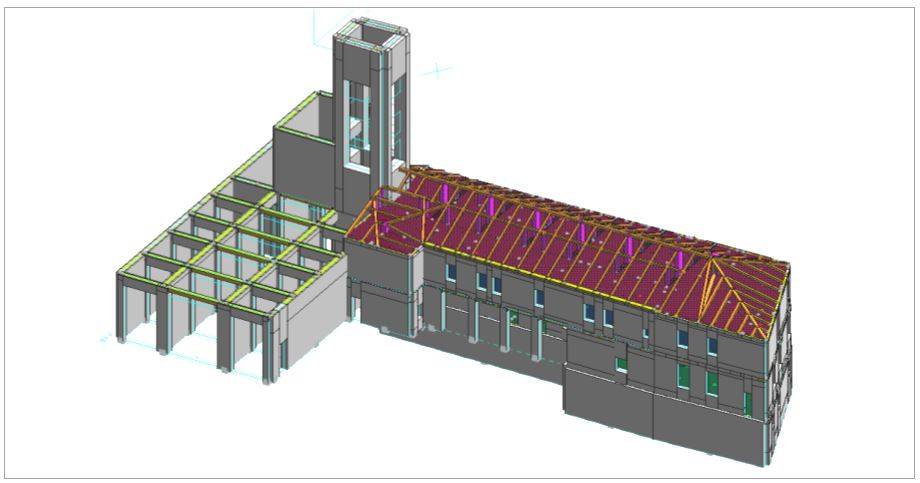

Modello strutturale ante operam
Il modello è stato costruito in modo fedele alla realtà. Infatti, il carotaggio esteso di tutte le murature ha consentito di applicare ai diversi setti murari (“interpiani” nel software) gli effettivi spessori e le caratteristiche meccaniche delle tre tipologie murarie individuate.
L’analisi estesa ha permesso di determinare gli spessori e i materiali di riempimento al di sopra delle volte, consentendo l’applicazione dei carichi effettivi.
Le catene esistenti NON sono state considerate come efficaci e quindi non sono state prese in conto nel modello di calcolo; quindi, sono stati inseriti nel modello i carichi orizzontali derivanti dalle spinte delle volte. Questi carichi incidono negativamente specie sulla vulnerabilità sismica e sull’innesco dei cosiddetti “meccanismi locali”. La deformazione marcata delle facciate ha suggerito questo approccio che poi è stato confermato in fase di cantiere con la constatazione della totale inefficacia delle catene esistenti.
Per quanto riguarda la chiesa, non oggetto di intervento, è stata modellata in modo corretto dal punto di vista delle rigidezze, e quindi spessori delle murature e dislocazione delle aperture, ma senza approfondire le tipologie murarie, dettagli costruttivi, catene, ecc; il modello di tale parte, meno dettagliato, ha quindi lo scopo di tenere conto delle interazioni con la parte oggetto di studio, badando soprattutto ad inserire le rigidezze il più possibile verosimili, utili allo studio dell’aggregato strutturale.
Livello di sicurezza Ante-Operam

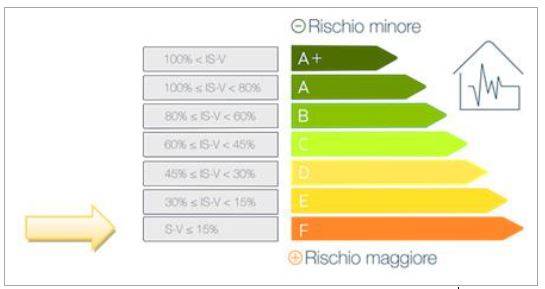

Il modello di calcolo generale e le valutazioni dei meccanismi locali hanno restituito un livello di sicurezza attuale, con un indice di vulnerabilità sismica, in termini di accelerazione, pari a:
ζE = 0,0
Per quanto riguarda la sicurezza nei confronti dei carichi verticali la condizione ante operam delle volte e la deformazione delle facciate, ha determinato un livello di sicurezza utile per la sola manutenzione:
ζA = 0,2

Normativa e Criteri progettuali degli interventi
Il progetto è stato redatto con specifico riferimento alle «Linee Guida per la valutazione e riduzione del rischio sismico del patrimonio culturale allineate alle nuove Norme tecniche per le costruzioni», e in particolare con riferimento al «miglioramento» e pertanto al capitolo 6 delle stesse Linee Guida.
I criteri di progetto possono essere così sintetizzati:
- obiettivo principale è sempre la conservazione non solo della materia ma anche del funzionamento strutturale; le tecniche d’intervento devono privilegiare la conservazione rispetto alla sostituzione;
- il progetto deve garantire la conservazione dell’architettura in tutte le sue declinazioni, in particolare valutando l’eventuale interferenza con gli apparati decorativi;
- gli interventi devono integrarsi con la struttura esistente senza trasformarla radicalmente.

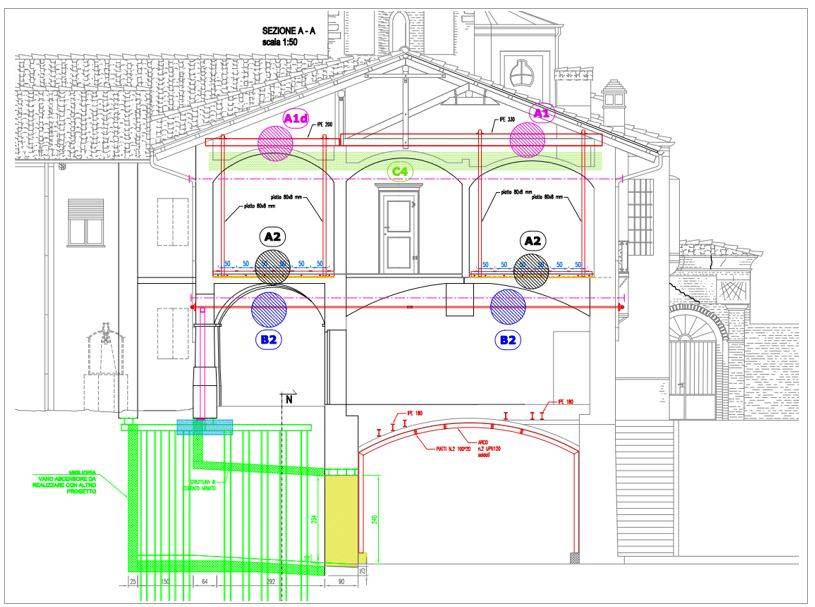

Gli interventi strutturali in Progetto
La strategia del progetto e la tipologia degli interventi possono essere sintetizzate nei seguenti punti:
- a) eliminazione delle sollecitazioni anomale dovute alle murature in falso sulle volte mediante strutture metalliche che sosterranno queste murature, facendo confluire i carichi sulle murature principali;
- b) contenimento delle spinte delle volte sui muri esterni con inserimento di tiranti metallici per bloccare le deformazioni delle facciate, che vengono “cristallizzate” nella situazione attuale;
- c) incrementare la capacità portante di tutte le murature dove confluiscono le strutture metalliche di cui al punto a) e le piastre di testa dei tiranti di cui al punto b), per mezzo di riparazioni “cuci e scuci”, iniezioni di malta di calce e inserimento di diatoni in grado di collegare i paramenti esterni della muratura “a sacco”;
- d) migliorare tutti i collegamenti tra le murature ortogonali mediante l’inserimento di barre metalliche con iniezione di malta di calce strutturale e/o resina;
- e) migliorare il comportamento delle volte del piano interrato e del piano terra con riqualificazione mediante fibre metalliche in matrice di malta di calce (FRCM), con connessioni diffuse con le murature perimetrali;
- f) riqualificazione strutturale del tetto in legno mediante la realizzazione di connessioni con viti metalliche e inserimento di elementi lignei di rinforzo per le travi con sezioni non adeguate.

Prima dell’esecuzione dei lavori di consolidamento sono state eseguite le puntellazioni e soprattutto la posa di diffusi tiranti provvisionali ai due livelli.
...continua la lettura dell'articolo integrale ne PDF.
L’utilizzo del software Dolmen si è rivelato determinante per affrontare con rigore tecnico e visione integrata la complessità strutturale del Monastero di Marcenasco. Grazie alla possibilità di modellare con precisione le geometrie esistenti, differenziare le caratteristiche delle murature storiche e simulare i meccanismi locali e globali, Dolmen ha permesso di condurre analisi approfondite sia in ambito sismico che statico. Inoltre, l’integrazione con moduli specifici per il calcolo delle strutture in muratura, acciaio e legno ha garantito una progettazione coerente, rispettosa del costruito e mirata alla conservazione dell’identità architettonica del bene. Uno strumento essenziale per supportare scelte progettuali consapevoli e documentabili, soprattutto in contesti ad alto valore storico e vincolo monumentale.
