MIDAS Civil NX: la nuova frontiera della progettazione strutturale per Ponti e Infrastrutture

MIDAS Civil NX è la nuova generazione del software Midas per la progettazione di ponti e infrastrutture. Con modellazione visiva, integrazione BIM e un telaio pronto per un motore di calcolo avanzato, offre un ecosistema moderno, scalabile e altamente automatizzato.

È arrivato in Italia MIDAS Civil NX, il nuovo software di Midas per la progettazione strutturale di ponti e infrastrutture, che introduce funzionalità avanzate per portare la modellazione e l’analisi strutturale a un livello superiore.

Pensato per ingegneri civili e progettisti di ponti, viadotti e opere infrastrutturali complesse, MIDAS Civil NX si distingue per una maggiore automazione, interoperabilità BIM e personalizzazione dei flussi di lavoro.



Modellazione visiva avanzata con Rhino e Grasshopper

Una delle innovazioni più rilevanti è l’integrazione completa con ambienti di scripting visivo come Grasshopper e Dynamo.

Questa sinergia permette la generazione automatica di modelli FEM (1D, 2D, 3D) a partire da geometrie parametriche, con la possibilità di generare contestualmente un modello BIM coerente.

Il risultato? Flessibilità progettuale, riuso intelligente dei dati e un workflow perfettamente scalabile in base alle esigenze di progetto.



(Crediti: MIDAS IT)

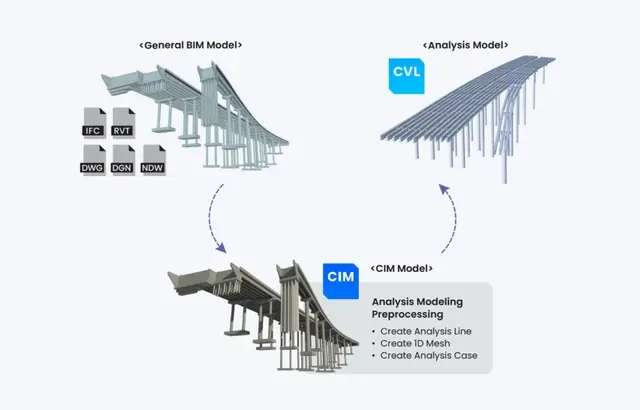

Dal modello BIM all’analisi strutturale: un ecosistema fluido

MIDAS Civil NX supera la tradizionale barriera tra modello BIM e modello di calcolo. Il software consente di:

  • Riutilizzare modelli BIM esistenti per creare rapidamente modelli di analisi;
  • Evitare la ricostruzione manuale dei modelli grazie al supporto ai principali formati di interscambio (IFC 4.3, DWG, Revit, Tekla Structures, Allplan);
  • Definire con precisione le linee strutturali per una conversione più accurata e funzionale.

Questa integrazione nativa con l’ambiente BIM consente una collaborazione efficace tra team multidisciplinari e una notevole riduzione dei tempi di progettazione.



(Crediti: MIDAS IT)

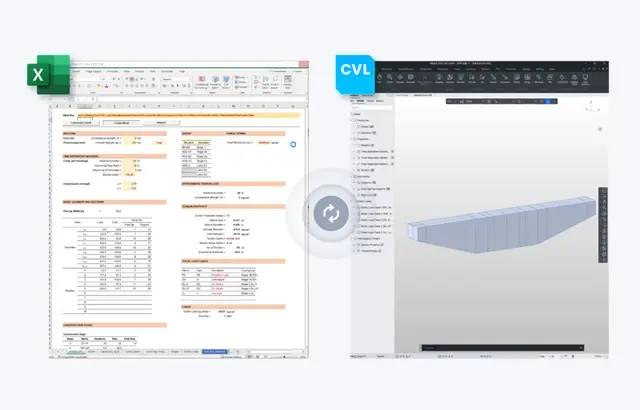

Automazione con Excel: un ponte tra calcolo e modellazione

Gli ingegneri civili utilizzano Excel quotidianamente per analisi e verifica dei dati. MIDAS Civil NX sfrutta questa realtà consentendo un collegamento diretto e bidirezionale con i fogli di calcolo, senza la necessità di creare template specifici.

È possibile:

  • Esportare dati di pre-processing (materiali, sezioni, carichi, condizioni al contorno);
  • Importare dati di post-processing (risultati numerici, grafici, immagini, aggiornamenti);
  • Automatizzare flussi ripetitivi grazie a un componente aggiuntivo Excel che opera senza codice, ma con API e template JSON intuitivi.



(Crediti: MIDAS IT)

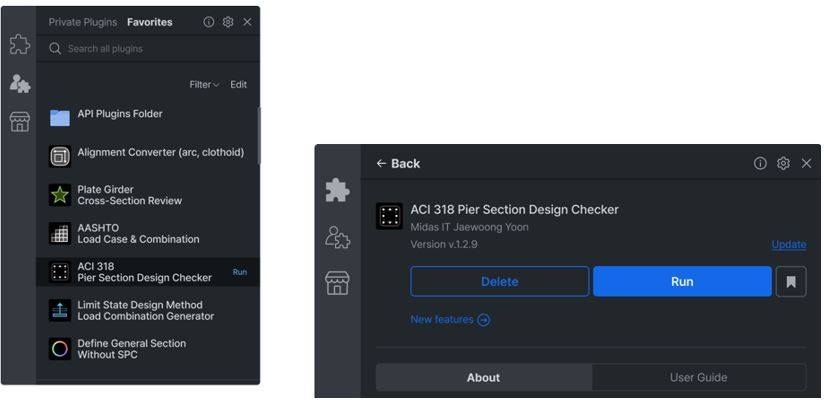

Plugin intelligenti e marketplace personalizzabile

Il nuovo ecosistema di plugin di MIDAS consente una personalizzazione profonda dei processi, con moduli specifici per:

  • La creazione di allineamenti (curve 3D, spline, ecc.) per gestire il tracciato stradale;
  • La gestione avanzata delle combinazioni di carico con un collegamento dinamico con Excel;
  • Il convertitore di profili di cavi, che semplifica il passaggio da elementi geometrici a entità FEM complete.



(Crediti: MIDAS IT)



Inoltre, il MIDAS Marketplace permette agli utenti di sviluppare e condividere plugin customizzati, rendendo la piattaforma scalabile e aperta a ogni esigenza tecnica o aziendale.



(Crediti: MIDAS IT)



Scopri tutte le CARATTERISTICHE di MIDAS CIVIL NX



Quali sono i vantaggi di utilizzo di Midas CIVIL NX?

I punti di forza che Midas Civil NX presenta, implicano un avanzamento rispetto a versioni precedenti o approcci tradizionali:

  • 1. Interfaccia Utente Nuova e Migliorata: interfaccia nuova e ridisegnata per rendere l’esperienza dell’utente ancora più facile. Include un ambiente di lavoro unico e un menù progettato per guidare l'utente attraverso le fasi del lavoro. È anche possibile personalizzare le barre degli strumenti e i warning risultano cliccabili per avere accesso direttamente alle problematiche riscontrate all’interno della modellazione o dell’analisi.
  • 2. Prestazioni Notevolmente Migliorate: grazie al nuovo motore grafico e all’interfaccia utente migliorata, l'elaborazione dei risultati e la creazione dei report sono molto più veloci, con miglioramenti indicati fino a 20 volte superiori in queste specifiche attività. Questo ha un impatto diretto sulla produttività quotidiana.
  • 3. Maggiore Interoperabilità: Midas Civil NX punta molto sull'interoperabilità, utilizzando formati standard come l'IFC 4.3 e il DWG. Questo facilita l'importazione ed esportazione di modelli da/verso software BIM come Revit, Tekla, Allplan, con l'obiettivo di ridurre la perdita di dati e il lavoro duplicato.
  • 4. Automazione e Integrazione Potenziate: Civil NX enfatizza e potenzia questi aspetti. L'API non solo consente l'importazione dati da Excel, ma anche l'esportazione dei risultati verso fogli di calcolo esterni per verifiche personalizzate o normative locali. L'add-in per Excel rende l'automazione di task ripetitivi più accessibile anche a chi non programma. L'integrazione con Rhino Grasshopper è molto potente per la modellazione parametrica di geometrie complesse, generando sia il modello geometrico che quello strutturale. Il legame col mondo BIM è fondamentale.
  • 5. Modellazione più Rapida e Intelligente: Strumenti come i Wizard aiutano a velocizzare la creazione di modelli standard e complessi all'inizio del progetto. L'Automesh gestisce la suddivisione in elementi finiti e le connessioni anche su geometrie complesse e irregolari, riducendo il lavoro manuale spesso noioso ma cruciale per l'accuratezza.



L’identità di Midas CIVIL NX

MIDAS Civil NX rappresenta un salto di qualità per la progettazione strutturale integrata, combinando modellazione avanzata, interoperabilità e automazione. Uno strumento pensato per gli ingegneri del futuro, già disponibile per i professionisti italiani.

Midas Civil NX mantiene una profonda capacità di analisi (come simulazioni complesse, fasi costruttive, analisi sismica dettagliata) e migliora significativamente l'efficienza tramite una nuova interfaccia più intuitiva, prestazioni decisamente superiori, automazione più accessibile e una maggiore integrazione con l'ecosistema del progetto (BIM, scripting, fogli di calcolo).

L’evoluzione di questo strumento è appena cominciata. Nella sua nuova identità, MIDAS Civil NX adotta un telaio completamente rinnovato, concepito per accogliere un nuovo motore, attualmente in fase di sviluppo presso Midas, che presto ne potenzierà ulteriormente le prestazioni.

CSPFea è partner ufficiale per l’Italia di MIDAS.
Per una demo personalizzata o per maggiori informazioni, visita la pagina di Midas Civil NX sul sito ufficiale di CSPFea.

Immagini

Crediti: MIDAS IT
