Tecniche innovative per il miglioramento sismico: il rinforzo di travi lignee mediante elementi pultrusi

In questa articolo si presenta una tecnica innovativa nel miglioramento sismico di manufatti storici che prevede l'utilizzo di elementi pultrusi per il rinforzo di travi lignee mediante elementi.

L’articolo (suddiviso in tre parti) ripropone alcune tecniche per il miglioramento sismico di edifici storici, pensate e sperimentate negli ultimi anni da un gruppo di ricerca dell’Università di Perugia.

Nella prima parte sono state riassunte alcune delle maggiori problematiche sismiche delle costruzioni storiche ed è stata ricordata la tecnica del Reticolatus, ideata da uno Spin Off dell’Università di Perugia.

Nella seconda parte sono state ricordate altre due tecniche rivolte al miglioramento sismico di manufatti storici: le travi cordolo in muratura armata e le volte tabicade armate.

In questa terza parte vengono richiamate le esperienze relative al rinforzo di travi lignee mediante elementi pultrusi.


Proposte di metodologie e soluzioni innovative

Le metodologie di intervento basate sull’utilizzo di nuovi materiali e di tecnologie innovative possono contribuire a conciliare tra di loro le richieste di una conservazione consapevole delle aspettative di sicurezza con quelle di un consolidamento rispettoso delle esigenze della conservazione.

Come anticipato, questo articolo (suddiviso in tre parti per una più agevole lettura) ripropone e riassume alcuni dei contributi che sono stati forniti negli ultimi anni dal gruppo di ricerca dell’Università di Perugia, inseriti proprio nel filone di un consolidamento “consapevole” delle esigenze della conservazione.

Nella prima parte (Borri e Sisti, 2021a) sono state riassunte le ricerche svolte sulla tecnica del “Reticolatus”, che consente di migliorare il comportamento meccanico di murature faccia a vista conservandone l’estetica del paramento esterno e sul rinforzo di pilastri murari faccia a vista mediante rinforzi inseriti nei giunti di malta.

Nella seconda parte (Borri e Sisti, 2021b) sono state ricordate altre due tecniche: quella delle travi cordolo sommitali in muratura di pietrame, indirizzate anche al riuso del materiale esistente e alla conservazione e quella delle volte laterizie in folio rinforzate e trasformate in volte “tabicade” armate.

In questa terza parte sono presentate alcune esperienze di rinforzo di elementi lignei inflessi mediante l’applicazione in zona compressa di elementi pultrusi in fibra di vetro.



Rinforzo di travi lignee inflesse mediante compositi pultrusi

Gli elementi pultrusi, utilizzati già da tempo per altre tipologie di costruzioni (idrauliche, elettriche, etc), sono caratterizzati da proprietà che possono risultare interessanti in numerose applicazioni civili.

A questo scopo è stata condotta una ricerca per valutare l’utilizzo di elementi in composito come rinforzo di travi lignee inflesse. In particolare, gli elementi in composito, capaci di resistere in egual modo a compressione e a trazione, vengono disposti in zona compressa, per incrementare le caratteristiche flessionali (di resistenza, ma anche e soprattutto di rigidezza) di travi lignee. Tali elementi non esonerano quindi l’elemento ligneo dal suo ruolo, ma ne incrementano le capacità attraverso la realizzazione di una struttura mista legno-composito.

I vantaggi dei pultrusi rispetto a soluzioni in acciaio non stanno solo nel minore peso (fatto comunque importante, specie se si opera ai piani alti in edifici storici che si trovano all’interno di centri storici) ma anche nella facile lavorabilità in cantiere: bastano semplici attrezzature (smerigliatrice angolare, trapano) per effettuare le lavorazioni che si rendono necessarie sul posto.

Nella campagna sperimentale condotta (Borri e Corradi 2004; Corradi e Borri 2007) sono state realizzate prove di flessione su tre e quattro punti su 13 travi in legno di castagno e di abete, rinforzate in zona compressa attraverso l’applicazione di pultrusi in GFRP.
In particolare, sono state testate 7 travi di abete bianco (identificate nel seguito come A1, A2, A3, A4, A5, A6 e A7)) e 6 di castagno (C1, C2, C3, C4, C5, C6). Tutte le travi testate (classificabili in 2a categoria) hanno sezione quadrata con lato di circa 180 mm, senza smussi, ed una lunghezza di 3050 mm (Tabella 1).

Tabella 1. Caratteristiche geometriche e reologiche delle travi in legno utilizzate nella sperimentazione.

il rinforzo di travi lignee mediante elementi pultrusi


Nove travi sono state rinforzate utilizzando profilati pultrusi in fibra di vetro (GFRP) della lunghezza di 2500 mm, di cui, 5 con sezione a doppio T (di seguito indicati come H1, H2, H3, H4, H5) e 4 ottenuti mediante l’accoppiamento, tramite incollaggio con resina epossidica, di 2profilati a C (di seguito indicati come I1, I2, I3, I4). In (Figura 1) sono riportate le caratteristiche geometriche dei profili utilizzati nella sperimentazione, il cui peso specifico risulta rispettivamente pari a 1.81 g/cm3 (serie H) e 1.77 g/cm3 (serie I).

Dimensioni degli elementi pultrusi utilizzati nel rinforzo di travi in legno

Figura 1. Dimensioni degli elementi pultrusi di tipo H (a sinistra) e tipo I (a destra).


La caratterizzazione meccanica delle travi lignee è stata effettuata mediante prove in campo elastico eseguite su tutte le 13 travi e mediante prove a rottura eseguite su 4 travi non rinforzate, assunte come riferimento (A1, A5, C1 e C4).

Per le prove in campo elastico si è fatto riferimento alla normativa UNI ISO 3349, eseguendo prove di flessione su 4 punti in cui la lunghezza libera di inflessione delle travi era di 3000 mm mentre i due carichi concentrati sono stati applicati in modo simmetrico rispetto alla mezzeria della trave, così da creare una zona centrale di 1000 mm di lunghezza caratterizzata da momento costante e taglio nullo (Figura 2).

In ciascuna prova sono stati effettuati 6 cicli di carico e scarico tra gli estremi di carico di 10 kN e 30 kN. La risposta delle travi ai carichi applicati è stata valutata misurando l’abbassamento in mezzeria mediante due trasduttori induttivi (LVDT) posizionati in prossimità dell'asse neutro ai lati opposti della trave, in modo da registrare eventuali rotazioni durante l’applicazione del carico.

Le prove hanno permesso di valutare il modulo elastico delle travi, risultato pari a 11426 MPa per le travi in abete bianco e 10251 MPa per le travi in castagno.

Schema della prova di flessione su quattro punti. Figura 2. Schema della prova di flessione su quattro punti.


Nei test a rottura il setup di prova è analogo a quello delle prove in campo elastico; il carico però è stato applicato con una velocità costante di 0.2 kN/s fino al raggiungimento della rottura. È stato quindi possibile valutare la rigidezza considerando sia il valore del carico massimo Pmax che il valore del carico pari a 1/3 del carico massimo, secondo le espressioni di seguito riportate:

valutazione della rigidezza

dove Pi è il precarico pari a 3 kN, Pmax è il carico massimo, P1/3 è pari a un terzo di Pmax, mentre dmax e d1/3 sono i valori dell’abbassamento in mezzeria registrati al raggiungimento di Pmax e P1/3.

Le caratteristiche meccaniche dei profilati pultrusi sono state valutate in accordo alla EN 13706-2 (all. D e G) e alla ASTM D 695M. In particolare, sono state determinate le seguenti caratteristiche:

  • Resistenza a compressione: sono state eseguite prove di compressione su 12 provini prismatici a sezione rettangolare costante aventi una altezza di 40 mm, una larghezza di 28 mm e uno spessore pari a quello dell’ala del profilato pultruso da cui il campione è stato estratto: 12 mm nel caso dei profilati di tipo I e 7 mm nel caso dei profilati di tipo H.
  • Modulo elastico EP e di taglio GP: sono state eseguite prove di flessione su 3 punti con tre diversi valori della lunghezza di inflessione della trave (2.5 m, 2.0 m e 1.5 m). In accordo con quanto consentito dalle sopracitate norme, le prove sono state eseguite mediante 6 cicli di carico e scarico (ciascuno di 55 s) in controllo di spostamento verticale in mezzeria, rispettivamente tra 1 mm e 12 mm, 1 mm e 10 mm, 1 mm e 7.5 mm.

Decremento della rigidezza flessionale kP a seguito dell’esecuzione di intagli sui profili pultrusi: sono state eseguite prove di flessione su 4 punti con una lunghezza libera di inflessione della trave di 2.5 m, eseguendo 6 cicli di carico (ciascuno di 55 s) in controllo di spostamento verticale tra 1 mm e 12 mm. Le prove sono state realizzate sia sui profilati pultrusi in GFRP integri, che dopo aver realizzato degli intagli di 80x30 mm ogni 50 cm. Tali intagli simulano quelli che in una reale applicazione è necessario realizzare per accogliere i travetti lignei di un solaio e sono quindi stati realizzati su tutti i profili pultrusi prima della loro applicazione alle travi lignee (si veda Figura 3a e 3b).

In Tabella 2 sono riportati i risultati delle prove eseguite sulle due tipologie di pultrusi, che risultano avere simile modulo elastico EP e modulo di taglio GP, mentre la resistenza a compressione è maggiore per la tipologia H.

Come si può osservare dai risultati riportati in Tabella 3, l’esecuzione degli intagli ha determinato una riduzione della rigidezza degli elementi del 20.2% per la tipologia H e del 11.4% per la tipologia I.

I profilati pultrusi con gli intagli praticati su una delle ali

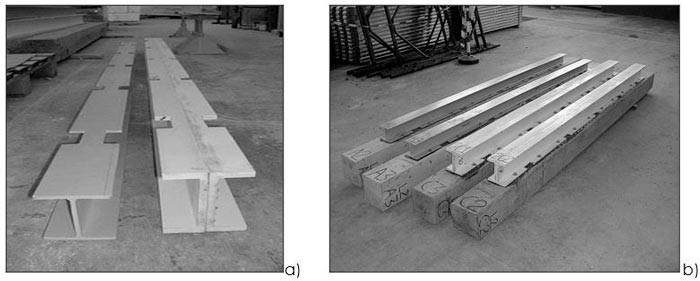

Figura 3. a) I profilati pultrusi con gli intagli praticati su una delle ali. b) Travi rinforzate con i profilati pultrusi intagliati per accogliere l’orditura secondaria di un solaio ligneo.

Caratteristiche meccaniche dei profilati pultrusi.

L’applicazione dei pultrusi sulla parte superiore delle travi lignee è stata realizzata sia attraverso incollaggio con resina epossidica, sia con viti autofilettanti per legno, del diametro d=10 mm e lunghezza L=80 mm appartenenti alla classe 4.8. La realizzazione di tale collegamento si è articolata in varie fasi: 1) levigatura e pulizia accurata delle superfici da unire (legno e GFRP); 2) posizionamento e centratura del pultruso in GFRP sopra la trave lignea; 3) applicazione della resina epossidica per la realizzazione dell’incollaggio; 4) realizzazione del collegamento attraverso l’applicazione di viti autofilettanti con rondella.

Sulle travi A4 e C6 il collegamento fra trave e pultruso di rinforzo è stato realizzato tramite le sole viti autofilettanti, con l’obiettivo di valutare l’influenza dell’incollaggio con resina epossidica.

Dopo aver eseguito i rinforzi, le travi sono state sottoposte a nuove prove di flessione, così da determinare l’incremento di rigidezza e resistenza flessionale conseguibile con l’applicazione dei pultrusi in GFRP in zona compressa.

Analogamente alle prove di flessione realizzate sulle travi lignee non rinforzate, le prove in campo elastico sono state condotte utilizzando uno schema di carico su 4 punti, realizzando 6 cicli di carico e scarico tra 10 kN e 30 kN. Ogni pultruso, della lunghezza di 2500 mm, è stato applicato centralmente rispetto alla trave lignea della lunghezza di 3050 mm (Figura 4).

Schema della prova di flessione su quattro punti di una trave rinforzata.

Figura 4. Schema della prova di flessione su quattro punti di una trave rinforzata.

...CONTINUA.

L'articolo continua con la trattazione dell'applicazione di elementi pultrusi in fibra di vetro negli interventi di rinforzo e di miglioramento sismico di solai in legno

applicazione di elementi pultrusi in fibra di vetro negli interventi di rinforzo e di miglioramento sismico di solai in legno

Fibre Net ringrazia il Prof. Ing. Borri e l'Ing. Romina Sisti per aver condiviso le proprie esperienze tecnico-progettuali rendendo disponibile il seguente articolo.


Per leggere l'intero articolo SCARICA in allegato il PDF, previa registrazione al sito.

In questo modo potrai leggerlo con un'impaginazione migliore, stamparlo, salvarlo e condividerlo.
