JOIN e il BIM

Software per i parametri BIM di un modello IFC: costi, computi metrici, materiali CAM, normative, sicurezza, tempi di installazione, manutenzione.

I modelli informativi delle opere progettate in BIM (Building Information Modeling) sono ricchissimi di dati utilizzabili per ricavare informazioni utili alla progettazione, alla costruzione ed alla gestione di un’opera.
Tali informazioni devono essere organizzate in base a tanti aspetti, ad esempio quello economico, quello tecnico, quello temporale, gestionale, e a tutti gli altri che interessano e coinvolgono direttamente gli autori del processo di progettazione e costruzione dell’opera:

  • committenti
  • progettisti
  • imprese
  • fornitori
  • direttori
  • collaudatori
  • gestori
  • utenti.

Ci si è trovati quindi nella necessità di organizzare e di gestire i dati per ricavare informazioni in base alla tematica: ad esempio 4D in merito ai tempi, 5D in merito ai costi e così via … seguendo quanto prescritto dalla norma UNI 11337.

Da queste esigenze nasce JOIN: un software in grado di gestire tutti i dati dei modelli BIM.

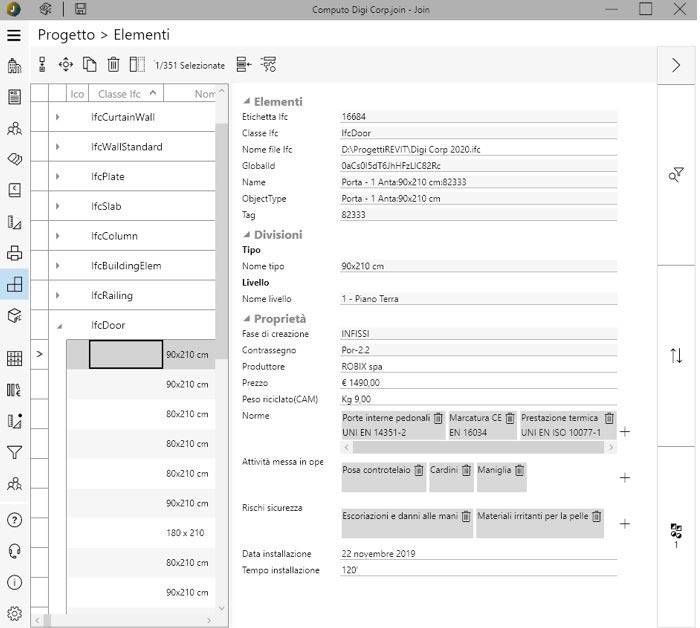

Attributi IFC in JOIN

Attributi IFC in JOIN

Non un semplice computo

JOIN non si limita a gestire le informazioni necessarie a ricavare un computo metrico estimativo: gli attributi di JOIN consentono di ricavare da un modello 3D altri tipi di informazioni e di aggiungerne ulteriori in base alle esigenze.

Attributi di JOIN

JOIN ha la possibilità di creare un numero illimitato di attributi e di suddividerli e raggrupparli secondo criteri definiti dall’utente.

Gli attributi di JOIN possono essere di qualsiasi tipo:

  • testi
  • valori numerici
  • importi contabili
  • date
  • riferimenti ad altri attributi

Pertanto se pensiamo ad un elemento che costituisce un’opera (ad esempio una porta di un edificio) i suoi attributi potrebbero essere:

  • il codice del modello
  • la descrizione
  • il nome del produttore
  • il prezzo
  • il peso del materiale riciclabile (CAM)
  • le normative di riferimento
  • le attività necessarie per la messa in opera
  • i rischi connessi alla sicurezza delle lavorazioni
  • la data di installazione
  • i tempi di installazione
  • le informazioni legate all’uso
  • i controlli e gli interventi relativi alla manutenzione

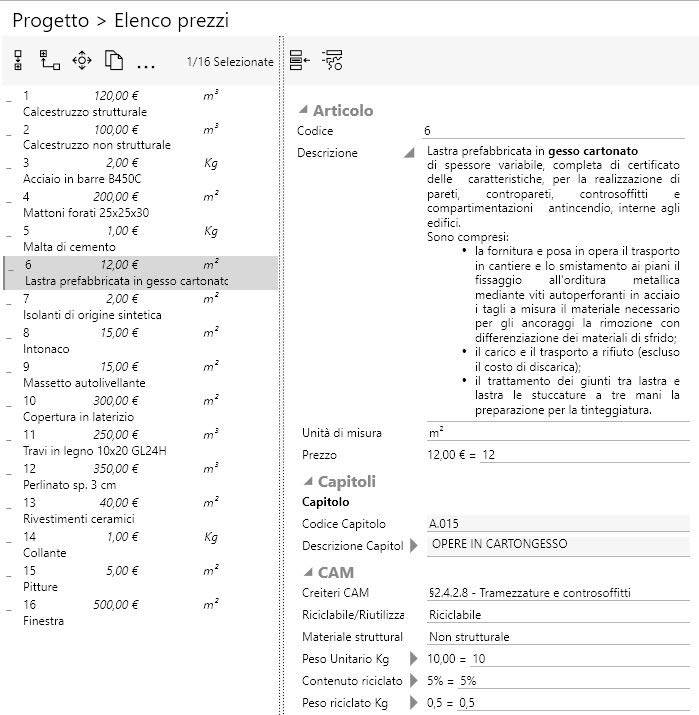

Attributi CAM in Elenco prezzi

 Attributi CAM in Elenco prezzi

Funzioni di JOIN

JOIN crea una base dati costituita da:

  • contatti (committenti, progettisti, imprese, …)
  • categorie di lavori, divisioni spaziali/funzionali, …
  • articoli di elenco dei prezzi unitari
  • quantità e registrazioni di computo
  • elementi IFC derivati da modelli BIM

Su tale base dati JOIN permette di:

  • relazionare i dati appartenenti alle varie sezioni di programma
  • aggiungere nuovi attributi e relativi valori (testi, numeri, date, riferimenti ad altri attributi)
  • eseguire calcoli utilizzando i valori degli attributi
  • visualizzare il modello 3D
  • raggruppare e filtrare le voci per classi e valori degli attributi
  • analizzare e ricavare attributi dai file IFC
  • mantenere sincronizzate le informazioni con il modello 3D
  • creare regole per la computazione di oggetti BIM
  • archiviare le regole per riutilizzarle in altri progetti

Sincronizzazione con modello IFC

In aggiunta a quanto sopra scritto, a supporto di tutti gli elementi che costituiscono l’opera interviene un visualizzatore di file IFC che consente di sincronizzare in modo bidirezionale gli elementi grafici del modello con gli stessi organizzati in forma tabellare.

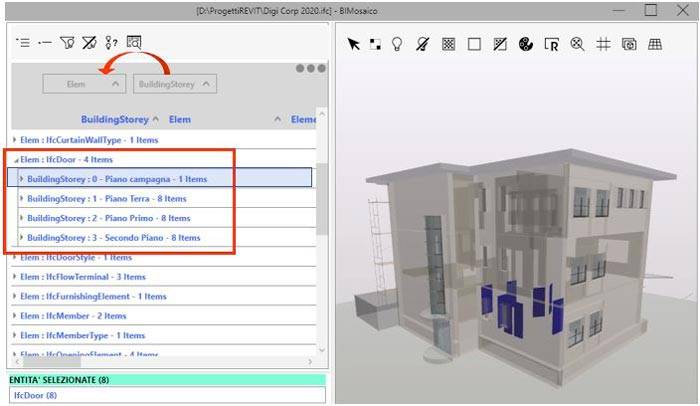

Visualizzatore IFC

Raggruppamenti definibili in base alle esigenze e sincronia bidirezionale

Visualizzatore IFC di JOIN

JOIN ha integrato al suo interno un visualizzatore di file in formato IFC (Industry Foundation Classes).
Lo standard IFC è un formato aperto nato per facilitare lo scambio dei dati di un modello e per garantire quindi una certa interoperabilità tra gli attori del processo BIM.
Il visualizzatore consente di esaminare ed esplorare il modello 3D in modo tale da poter avere un riscontro grafico immediato ed una sincronizzazione tra gli elementi che costituiscono il modello e le informazioni gestite all’interno di JOIN.

Raggruppa gli elementi del modello come vuoi per una facile consultazione

Gli elementi grafici del modello possono essere organizzati attraverso delle strutture ad albero configurabili dall’utente
In questo modo il modello diventa più facilmente consultabile. I padri della struttura potrebbero essere i livelli di un’opera, le categorie merceologiche di appartenenza, i tipi di elementi, …
Non si è pertanto vincolati alla struttura gerarchica tipica del file IFC che a volte potrebbe sembrare non consona alle esigenze dell’utente.

Filtri e regole permettono di ricavare il computo metrico

Un sistema avanzato di filtri consente di isolare, nascondere, rendere trasparente o colorare solo gli elementi oggetto di studio. Il sistema prevede di inserire all’interno di un filtro illimitate condizioni utilizzando le funzioni di intersezione e unione.

Ai filtri ottenuti possono essere associate delle regole che consentono di abbinare agli elementi filtrati uno o più articoli di elenco prezzi.
Le quantità di computo vengono calcolate automaticamente anche inserendo i parametri IFC in formule complesse.
Ottenere un computo metrico estimativo pertanto diventa una semplice procedura riciclabile su più progetti.
