BESS e prevenzione incendi: criteri tecnici per la valutazione del rischio

Funzionamento dello stoccaggio di energia

I sistemi BESS impiegano batterie per accumulare energia proveniente da fonti rinnovabili, come impianti eolici o fotovoltaici, oppure dalla rete elettrica durante periodi di bassa domanda. Consentono di migliorare l'efficienza e l'affidabilità della rete elettrica, agevolando l'integrazione delle fonti rinnovabili.

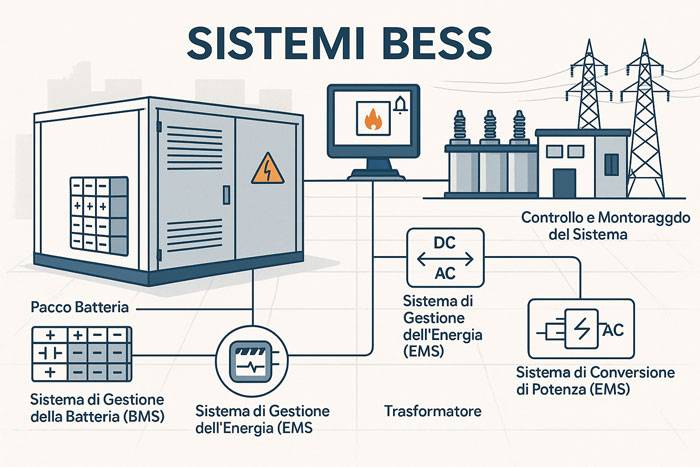

Principali Componenti dei BESS

Un sistema di stoccaggio energetico è principalmente costituito da tre categorie di componenti che lavorano insieme per contribuire alla stabilità della rete elettrica e all'integrazione delle fonti di energia rinnovabile.

1. Componenti della Batteria

• Pacco Batteria: Un insieme di celle collegate per raggiungere la tensione e la capacità desiderate. Le celle compongono i moduli che, insieme al sistema di gestione della batteria (BMS) costituiscono i Battery Rack, che vengono alloggiati negli armadi e nei container.

• Sistema di Gestione della Batteria (BMS): Protegge le celle da condizioni di esercizio dannose, monitorando e bilanciando lo stato di carica delle celle.

• Sistema di Gestione Termica della Batteria (B-TMS): Controlla la temperatura delle celle per mantenerle entro i limiti specificati.

2. Componenti per l'affidabilità del sistema

• Controllo e Monitoraggio del Sistema: Include il monitoraggio generale dell'infrastruttura oltre a comprendere l'unità di protezione antincendio o allarme.
• Sistema di Gestione dell'Energia (EMS): Responsabile del controllo, della gestione e della distribuzione del flusso di potenza.
• Gestione Termica del Sistema: Si occupa del riscaldamento, della ventilazione e dell'aria condizionata del contenitore del sistema.

3. Componenti di connessione alla rete

• Il Sistema di conversione di potenza (PCS): Il suo ruolo principale è convertire l’energia elettrica da una forma all’altra, tipicamente da corrente continua (DC) a corrente alternata (AC) e viceversa.

• Trasformatore: Permette l'allacciamento alla rete elettrica collegando la sorgente di energia, il sistema di accumulo BESS e la rete elettrica. Svolge un ruolo cruciale nel garantire che l'energia sia trasferita in modo efficiente e sicuro lungo la rete.

Obiettivi di sicurezza

Il 23 dicembre 2024, il Corpo Nazionale dei Vigili del Fuoco ha emanato la Circolare n. 21021, intitolata "Linee guida per la progettazione, realizzazione e l’esercizio di Sistemi di Accumulo di Energia Elettrica (Battery Energy Storage System - BESS)".

Le Linee guida antincendio stabiliscono obiettivi chiari:

• Riduzione dei rischi di incendio, esplosione e rilascio di gas tossici come fluoruro di idrogeno (HF) e ossidi di azoto (NOx)

• Salvaguardia di persone e ambiente, limitando i danni a edifici e infrastrutture.

• Limitazione dei danni a edifici e infrastrutture vicine in caso di emergenza

• Supporto sicuro alle operazioni di soccorso in caso di emergenza.

Questi obiettivi richiedono un’accurata valutazione del rischio, considerando scenari incidentali e predisponendo misure preventive adeguate.

I nuovi scenari di incendio derivati dall’installazione di un sistema BESS devono contemplare almeno i seguenti rischi aggiuntivi:

• Rischio elettrico: legato alle alte tensioni e correnti presenti nel sistema.

• Rischio incendio: fenomeni di thermal runaway possono generare incendi violenti, difficili da contenere.

• Rischio chimico: rilascio di sostanze pericolose in caso di guasto.

• Rischi operativi: derivanti dall'invecchiamento, urti o incendi esterni.

La sicurezza antincendio delle batterie al litio rappresenta una sfida cruciale per la gestione delle fonti di energia discontinue come il fotovoltaico e l’eolico.

Nonostante i numerosi vantaggi offerti da questa tecnologia, gli accumuli di energia elettrica presentano rischi intrinsechi che non possono essere sottovalutati.

La presenza di materiali infiammabili, in particolare l’elettrolita, rende possibili incendi molto specifici, anche con esplosioni, nell’analisi del rischio dovranno essere presi in considerazione aspetti legati all’abuso elettrico come un cortocircuito interno dovuto a difetti di produzione (con incidenza pari a 10-7 eventi/cella), al guasto del BMS o ad un evento esterno; all’abuso termico come un guasto al sistema HVAC o ad un evento esterno legato a alta/bassa Tensione; all’abuso meccanico dovuto ad un forte impatto sulla cella o penetrazione di un corpo contundente che può portare alla rottura del separatore con collasso degli elettrodi e innesco del processo irreversibile di thermal runaway.

Ciò che rende complessa la gestione di questi incidenti è la particolarità degli incendi da batterie al litio, che richiedono tecniche di spegnimento specifiche e/o l’impiego di agenti estinguenti dedicati.

Un aspetto particolarmente critico è il rischio di propagazione: la presenza di batterie al litio in un incendio, anche quando non ne sono la causa scatenante, può significativamente aggravare la situazione, aumentando il tempo di sviluppo del fenomeno e, quindi, l’entità dei danni.

Approccio generale alla Sicurezza

A oggi, non esistono regole tecniche antincendio specifiche per i BESS.

La progettazione della sicurezza antincendio secondo il codice segue la seguente metodologia

1. Scopo della progettazione: descrizione qualitativa e quantitativa dell'impianto.

2. Obiettivi di sicurezza antincendio: definizione degli obiettivi specifici.

3. Valutazione del rischio: analisi del contesto, degli occupanti e dei beni da proteggere.

4. Profili di rischio: definizione dei livelli di prestazione.

5. Strategia antincendio: scelta tra soluzioni conformi o approcci ingegneristici avanzati.

Per la corretta progettazione dei sistemi BESS si fa riferimento alle ultime Linee guida di prevenzione incendi per l’individuazione delle metodologie per l’analisi del rischio e delle misure di sicurezza antincendio da adottare per la progettazione, la realizzazione e l’esercizio dei sistemi di accumulo di energia elettrica (“Battery Energy Storage System”), emanate il 23 dicembre 2024 con la Circolare DCPREV 21021.

DISPOSIZIONI
Articolo 1. Scopo e campo d’applicazione
Articolo 2. Obiettivi
Articolo 3. Disposizioni tecniche e loro applicazione
Articolo 4. Requisiti costruttivi
Articolo 5. Impiego prodotti per uso antincendio
TITOLO I
Disposizioni generali
1. Termini, definizioni e tolleranze dimensionali.
2. Elementi costitutivi degli impianti
3. Materiali.
TITOLO II
Modalità costruttive
1. Accesso all’area
2. Unità tecniche
TITOLO III
Misure di protezione attiva
1. Impianti di rivelazione e allarme incendio.
2. Utilizzo dell’acqua per la gestione degli eventi incidentali
3. Impianto di controllo e/o spegnimento incendi
4. Estintori
TITOLO IV
Valutazione del rischio e distanze di sicurezza
1. Requisiti ed obiettivi della valutazione del rischio
2. Distanze di sicurezza
3. Metodologie alternative per la determinazione delle distanze di sicurezza
TITOLO V
Norme di esercizio
1. Generalità.
2. Documenti tecnici.
3. Segnaletica di sicurezza.
APPENDICE 1
Elementi costitutivi dei BESS
Approfondimento su elementi che sono presenti nei BESS
APPENDICE 2
Metodologie per la valutazione del rischio
Alcune precisazioni sui come valutare il rischio di incendio

PER APPROFONDIRE SCARICA LE LINEE GUIDA

Verso una gestione sicura e normata dei sistemi BESS

La diffusione dei BESS è destinata ad aumentare, ma la loro gestione sicura richiede un approccio multilivello che comprenda:

• Impiego di celle certificate di alta qualità

• Sistemi avanzati di rilevazione gas e incendio

• Sistemi di spegnimento dedicati (gas inerte, aerosol)

• Installazione e manutenzione accurate

• Formazione del personale

La Circolare 21021 rappresenta un importante passo avanti per garantire la sicurezza dei sistemi di accumulo e della transizione energetica basata sulle rinnovabili.

Pur non essendo un’attività normata secondo il D.P.R. 151/2011 l’installazione di un BESS comporta una modifica sostanziale del preesistente livello di sicurezza antincendio e si può configurare anche con un aggravio del livello di rischio incendio, andando incontro alle disposizioni previste dal comma 6 dell’art.4 del decreto.
