Calcestruzzo “autocicatrizzante” ad alta durabilità impiegato nella realizzazione di grandi opere interrate

La tecnologia della “cristallizzazione” si basa sulla proprietà esclusiva di catalizzazione nel tempo dell’elemento solubile presente nella matrice in calcestruzzo, che grazie a acqua e umidità provenienti dal sottosuolo viene trasformato in una rete di cristalli di idrosilicati insolubili (CSH) che densificano la porosità residua e promuovono la cosiddetta “autocicatrizzazione” delle fessurazioni.

Il "Self healing" è una vera e propria "guarigione" della fessura

La durabilità delle opere in calcestruzzo è al centro dell’attenzione di committenti e progettisti, un tema complesso che può tuttavia contare su una documentazione normativa importante a cui si aggiungono i recenti documenti parti 1 e 2 della UNI 11417 relativi ai “requisiti di durabilità”: la prima parte mette in relazione i requisiti con i fenomeni di degrado del calcestruzzo e delle armature, mentre nella seconda vengono date indicazioni per una migliore comprensione dei fenomeni di degrado, si descrivono le principali cause, il relativo grado di aggressività e le azioni di prevenzione, contenimento e mitigazione del rischio associato.

Il progettista deve compiere lo sforzo di andare oltre le classi di esposizione (classe di resistenza, rapporto a/c, contenuto minimo di cemento, contenuto minimo di aria, spessore copriferro) ricercare e prescrivere soluzioni efficaci per ridurre la carbonatazione e l’ingresso degli agenti aggressivi (cloruri, nitrati e solfati), in condizioni di copriferro integro ma anche e più realisticamente in condizioni di calcestruzzo fessurato, con l’obbiettivo di incrementare la vita utile nominale per le opere infrastrutturali di importanza strategica.

La tecnologia della “cristallizzazione”, che il mercato riconosce anche in maniera semplicistica come “i cristalli”, si basa proprio sulla proprietà esclusiva di catalizzazione nel tempo dell’elemento solubile presente nella matrice in calcestruzzo, che grazie all’acqua e all’umidità provenienti dal sottosuolo, viene trasformato in una rete di cristalli di idrosilicati insolubili (CSH) che densificano la porosità residua e promuovo la cosiddetta “autocicatrizzazione” delle fessurazioni (fino ad un range di circa 400 micron, ovvero 0,4 mm.) nota in letteratura specifica come fenomeno del “self healing”, ovvero una vera e propria “guarigione” della fessura con ripristino della prestazione meccanica (diversa dall’intasamento classico del carbonato di calcio noto come “self sealing”).



Vasca bianca per cristallizzazione PENETRON®: il “self healing” per la durabilità

Il Sistema PENETRON®, Vasca Bianca per cristallizzazione, si basa proprio su questo principio: concepire un calcestruzzo non solo impermeabile, ma durevole e “autocicatrizzante”, per l’esecuzione di Vasche Bianche caratterizzate da una notevole miglioria della vita utile in esercizio della struttura e molteplici benefici nella flessibilità e programmazione del cantiere.
Per vasca bianca si intende una struttura in calcestruzzo a tenuta stagna che non prevede l’utilizzo di altri sistemi di impermeabilizzazione esterni in adesione o confinamento (le vasche nere, metodo tradizionale in guaina bituminosa, PVC, teli bentonitici, etc.).

Penetron® Admix è l’elemento più importante del Sistema: viene aggiunto come additivo al “mix design” del calcestruzzo in fase di confezionamento, per ottenere un’impermeabilizzazione integrale, permanente e attiva nel tempo della matrice strutturale tramite l’effetto “self healing”.

Grazie all’esclusiva formulazione di componenti reattivi, Penetron® Admix riduce drasticamente la permeabilità del calcestruzzo e le fessurazioni per eccessivo gradiente termico o per ritiro igrometrico contrastato, aumentando le caratteristiche prestazionali e la durabilità nelle più severe condizioni di classe ambientale, con drastica riduzione della carbonatazione e dell’entrata degli agenti contaminanti come i cloruri in ambito marino (caratteristiche prestazionali ampiamente certificate da prove di enti Universitari e laboratori ufficiali in tutto il mondo).

Una volta definita la prestazione della matrice in calcestruzzo si procede alla definizione della “vasca impermeabile” nella sua interezza, e quindi allo studio delle fasi realizzative e delle campiture strutturali.

Il personale tecnico specializzato della Penetron Italia s.r.l., distributore nazionale esclusivo del Sistema, fornisce un “progetto dettagliato” per le soluzioni ottimali per la stagnazione dei particolari costruttivi di riferimento: giunti di costruzione-ripresa di getto, giunti di frazionamento-fessurazione programmata, giunti strutturali e di movimento, elementi passanti, distanziali-tiranti dei casseri, etc. adottando le migliori tecnologie disponibili sul mercato per la tenuta dei dettagli critici (Accessori complementari del Sistema Penetron® Admix).

Fiore all’occhiello del Sistema sono la “supervisione nell’esecuzione della struttura”, con precisi “piani di controllo” e reportistica in tutte le fasi di getto del calcestruzzo, e la “garanzia di qualità” finale tramite il rilascio di polizza di rimpiazzo e posa in opera del Sistema delle GENERALI s.p.a. sulla prestazione di Vasca Bianca impermeabile, con controllo tecnico di ente esterno NORMATEMPO s.r.l.

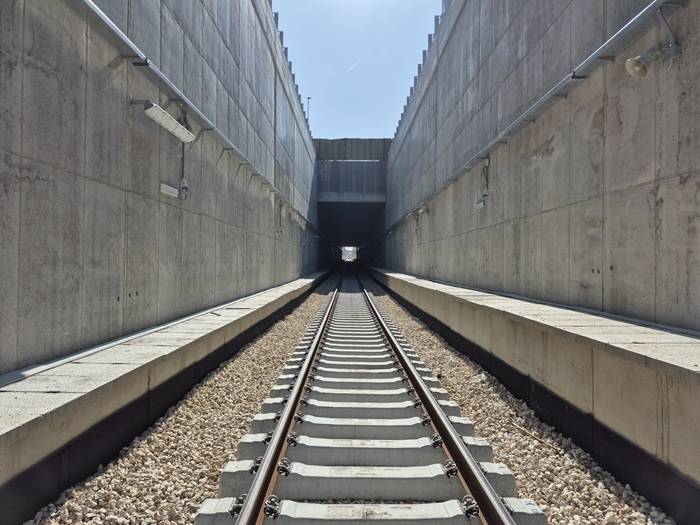

Gallerie artificiali, sottopassi ferroviari e interramento di linee ferroviarie

Questa metodologia di impermeabilizzazione è particolarmente interessante per tutte le infrastrutture che comportino grandi strutture interrate: gallerie artificiali, sottopassi ferroviari, linee ferroviarie interrate.

Nel corso degli anni ad esempio, a causa della necessità di ridurre al minimo ogni tipo di interferenza con il traffico ferroviario, è cresciuta l’esigenza di realizzare opere di sottopasso in corrispondenza di linee ferroviarie in esercizio. Contestualmente, essendo opere che perlopiù interessano il tessuto urbano, risulta molto importante che le tempistiche di cantiere siano contratte al massimo (la vasca bianca elimina il tempo di impermeabilizzazione e gli oneri dei tradizionali metodi esterni: vasche nere).

Oltre ai sottopassi gettati in opera, si è andata affermando sempre di più la tecnica dello “scatolare a spinta”, che consiste nella realizzazione di un sottopassaggio mediante la prefabbricazione, in apposito cantiere adiacente il rilevato, di un monolite in calcestruzzo armato e la sua successiva infissione con sistema oleodinamico, all'interno del terrapieno stradale o ferroviario (qualsiasi impermeabilizzazione esterna potrebbe essere danneggiata dalle operazioni di spinta contro il terreno).

Numerose imprese in tutta Italia hanno già scelto il Sistema Penetron® per impermeabilizzare sottopassi- trincee, gallerie artificiali e monoliti di varia natura, di cui riportiamo alcune referenze significative.



Tunnel Zara, Lotto 1A Expo 2015

Le opere di progetto riguardano la realizzazione della viabilità tra via Eritrea e via Stephenson – Zara Expo Lotto 1A.
La progettazione costruttiva, partendo dal progetto esecutivo sviluppato da studio CeAS per Metropolitana Milanese, ha permesso di ottimizzare oltre i costi soprattutto i tempi di realizzazione fondamentali per raggiungere l’ambizioso obiettivo di aprire la viabilità per l’inizio dell’esposizione universale.

Per limitare i disagi alla circolazione stradale e tramviaria, il tratto di galleria (L=57m) in corrispondenza di Largo Boccioni è stato realizzato con il “Metodo Milano”, con la copertura in appoggio su diaframmi laterali continui e su pannelli isolati in corrispondenza del setto centrale.

L’impermeabilizzazione dell’intera opera è stata realizzata con la tecnologia Calcestruzzo Impermeabile Penetron® Admix, che grazie all’additivo che viene aggiunto al “mix design” del calcestruzzo e ai dispositivi di tenuta garantisce l’impermeabilità della vasca.
In fase di esecuzione, in accordo con la committenza, il tracciato altimetrico dell’intera viabilità è stato modificato per interrare un ulteriore tratto di 150m, al di sopra del quale è stato realizzato un nuovo parco a servizio del quartiere.



Crediti: PENETRON



L'ARTICOLO CONTINUA NEL PDF IN ALLEGATO...

Articolo integrale in PDF

L’articolo nella sua forma integrale è disponibile attraverso il LINK riportato di seguito.
Il file PDF è salvabile e stampabile.
