6.3 IL DEGRADO PROMOSSO DAI CICLI DI GELO-DISGELO

Se è universalmente riconosciuto che a rendere vulnerabile la matrice cementizia nei confronti dei cicli di gelo-disgelo è l’acqua presente dei pori capillari, non altrettanto chiaro è il meccanismo che determina, in seguito all’abbassamento della temperatura al di sotto di 0°C, la nascita degli stati tensionali capaci di compromettere l’integrità della matrice cementizia e la funzionalità in servizio del calcestruzzo.

Le teorie più accreditate per spiegare l’effetto dei cicli di gelo-disgelo sul degrado del calcestruzzo sono:

• teoria della pressione idraulica;
• teoria della pressione osmotica;
• teoria dell’acqua sotto-raffreddata.

6.3.1 TEORIA DELLA PRESSIONE IDRAULICA

La teoria della pressione idraulica fu elaborata da Powers nel 1945 (4). Nonostante essa rappresenti la prima teoria che tentò esaurientemente di spiegare l’azione distruttiva del gelo-disgelo, essa ancora oggi fornisce il modello che meglio di ogni altro spiega il fenomeno distruttivo della formazione del ghiaccio sulla pasta cementizia.

Secondo la teoria della pressione idraulica, quando la temperatura ambientale si abbassa al di sotto di 0°C, a causa delle inevitabili differenze di temperatura all’interno della struttura in calcestruzzo, solo in alcune zone, ed in particolare nei pori capillari di dimensione maggiore, si verifica la formazione di ghiaccio. In queste zone, inoltre, la trasformazione da acqua in ghiaccio non coinvolge istantaneamente

tutta l’acqua presente; pertanto, allorquando iniziano a formarsi i primi cristalli di ghiaccio, l’acqua liquida non ancora congelata viene sospinta, a causa del conseguente aumento di volume del ghiaccio, in direzioni di cavità vuote o di canalicoli che dal poro si diramano verso l’esterno del manufatto a pressione atmosferica come è mostrato nella Fig.6.1 (1).

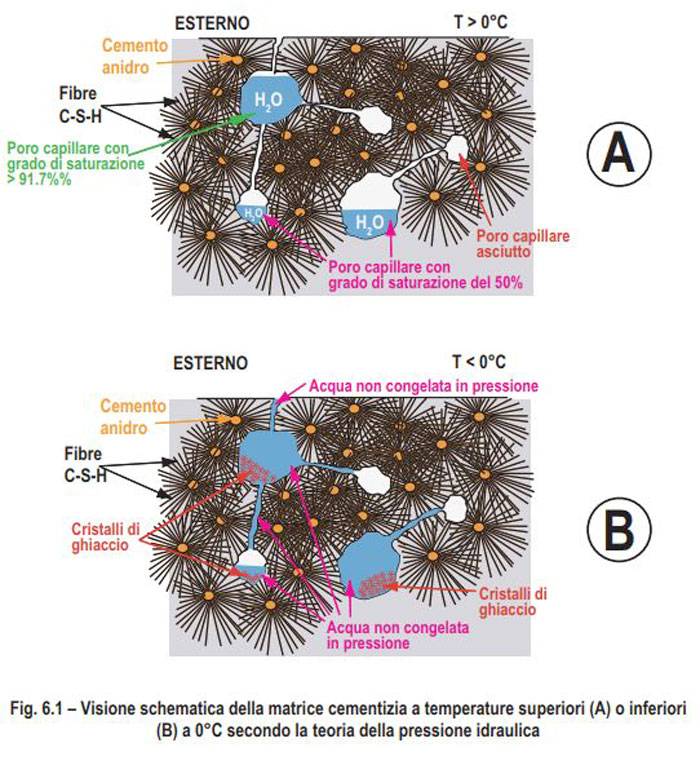

Questa Figura mostra nella parte alta (A) la struttura in ambiente esterno a temperatura T > 0°C dove il ghiaccio è assente e solo l’acqua liquida è presente nei pori capillari con diverse situazioni: pori vuoti; pori con acqua al 50% del grado di saturazione; pori pieni di acqua con grado di saturazione critico del 91,7%.

Nella parte bassa (B) della Fig.6.1 è mostrata la situazione della stessa struttura con temperatura ambiente T

La resistenza che l’acqua non ancora congelata incontra lungo il suo cammino, per raggiungere cavità a pressione atmosferica, determina l’insorgere di una pressione idraulica (P) calcolabile con la nota equazione di Darcy:

P = K (l/A) (dV/dt) [6.2]

dove K rappresenta il coefficiente di permeabilità della matrice cementizia, l è il cammino che l’acqua deve percorrere per raggiungere una zona a pressione atmosferica (cavità vuota, bolla d’aria, esterno della struttura), dV/dt è la velocità con cui si forma il ghiaccio ed A è la sezione dei pori attraverso l’acqua fluisce.

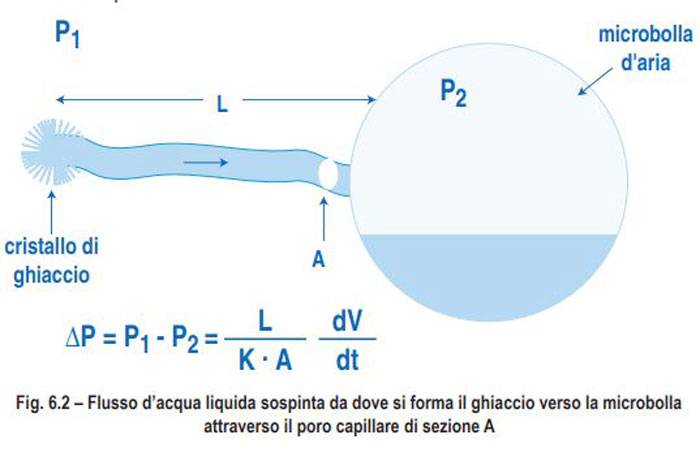

Nella Fig. 6.2 è mostrata l’equazione di Darcy che regolamenta il flusso dell’acqua dall’area di formazione del ghiaccio verso una micro bolla d’aria generata dalla presenza di un additivo aerante.

Dall’equazione [6.2] si può notare come la pressione idraulica (P) aumenti:

• all’aumentare della velocità di raffreddamento dell’ambiente che a sua volta provoca un aumento della velocità di formazione del ghiaccio dV/dt;
• all’aumentare della distanza che l’acqua deve percorrere (l) per raggiungere l’esterno o una cavità vuota;
• al diminuire della sezione (A) dei pori capillari;
• al diminuire della permeabilità (K) della matrice cementizia.

Secondo la teoria della pressione idraulica, l’azione del ghiaccio determina la fessurazione della matrice cementizia allorquando la pressione generata dal flusso di acqua supera la resistenza a trazione della pasta di cemento notoriamente modesta.

6.3.2 TEORIA DELLA PRESSIONE OSMOTICA

Sebbene la teoria della pressione idraulica sia ritenuta ancora oggi la più valida per interpretare l’azione degradante dei cicli di gelo-disgelo, fu lo stesso Powers, in collaborazione con Helmuth (5,6), a proporre un nuovo meccanismo di degrado causato dalla formazione del ghiaccio conosciuto come teoria della pressione osmotica. Questa teoria è basata sull’osservazione che l’acqua non ancora congelata, a differenza di quanto avviene per le ipotesi alla base della pressione idraulica, anziché muoversi dalle cavità dove si forma il ghiaccio contenenti l’acqua liquida, segue un cammino esattamente opposto: essa si muove dai pori capillari contenenti l’acqua non ancora congelata verso le zone in cui si è formato il ghiaccio.

Secondo l’equazione di Kubelka [6.1] la formazione del ghiaccio avviene prima nei pori di maggiore dimensione e solo con un ulteriore abbassamento della temperatura si può favorire la nascita dei cristalli di ghiaccio anche nei pori capillari di minore dimensione. L’acqua contenuta nei pori capillari non è pura, ma contiene una determinata quantità di sostanze disciolte provenienti dal cemento (in prevalenza: sodio, potassio, ecc.). Quando, ad una determinata temperatura sotto 0°C, nei pori capillari più grossi inizia la formazione del ghiaccio puro (cioè privo delle sostanze disciolte) la concentrazione ionica dell’acqua non ancora congelata in questi stessi pori aumenta. Per effetto dell’abbassamento crioscopico, determinato dalla presenza di queste sostanze disciolte nell’acqua, in ogni poro – ad una determinata temperatura – si formerà tanto ghiaccio quanto basta perché la concentrazione ionica nell’acqua liquida residua raggiunga un valore

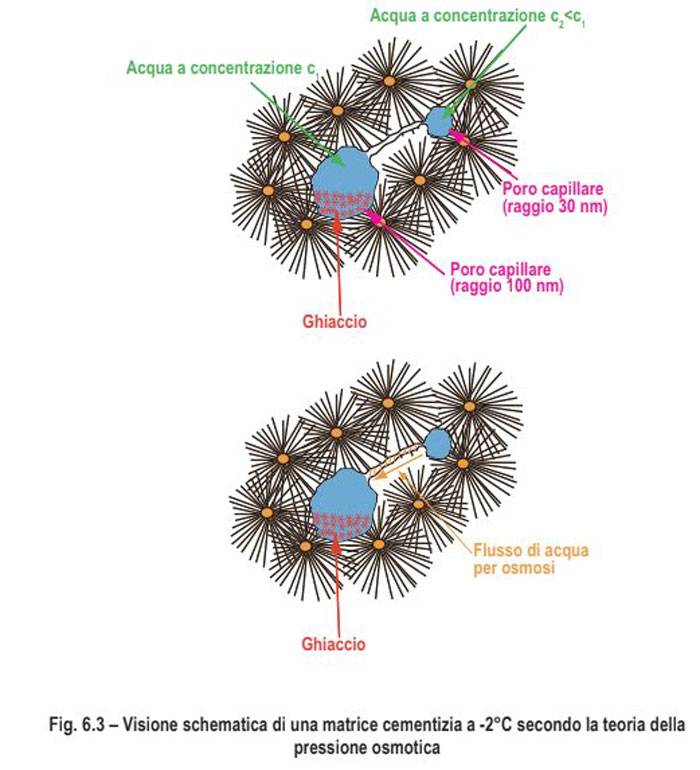

così alto da prevenire, a quella determinata temperatura, l’ulteriore formazione di ghiaccio. Ciò determina una differenza di concentrazione (c2) di sostanze disciolte nell’acqua liquida presente nei pori capillari di più piccole dimensioni (che rimane alla concentrazione ionica iniziale) e l’acqua non ancora congelata dei pori più grossi dove si è formata parte del ghiaccio e dove la concentrazione ionica (c1) è più elevata. Questa differenza di concentrazione determina un flusso di acqua dai pori capillari più piccoli verso quelli più grandi (Fig.6.3) dove si è già formata una parte di ghiaccio al fi ne di eguagliare la concentrazione delle due soluzioni acquose per effetto dell’osmosi.

Questo flusso di acqua genera una pressione osmotica che può provocare la fessurazione della matrice cementizia. La pressione osmotica dipende dagli stessi parametri che influenzano il valore della pressione idraulica (l, A, ecc.). Inoltre, essa aumenta all’aumentare della concentrazione della soluzione acquosa nei pori capillari.

6.3.3 LA TEORIA DELL’ACQUA SOTTO-RAFFREDDATA

La teoria dell’acqua sotto-raffreddata (cioè dell’acqua che rimane liquida nonostante la temperatura scenda al di sotto di 0°C) è stata proposta da Litvan (7-9) sulla base di numerosi esperimenti condotti su paste di cemento sottoposte a cicli di gelo-disgelo.

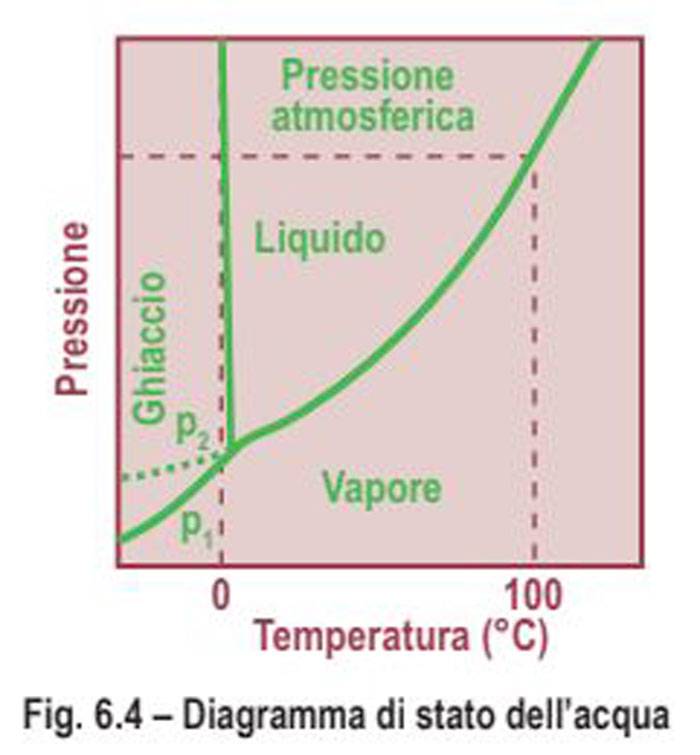

Nella Fig. 6.4 è mostrato il diagramma di stato dell’acqua in funzione della pressione e della temperatura del sistema. Sono mostrati il punto di gelo a 0°C e la temperatura di ebollizione dell’acqua a 100°C entrambi determinati alla pressione atmosferica di 1 atm. Le tre curve continue separano i tre stati (vapore, acqua, ghiaccio) e convergono nel punto triplo dove coesistono i tre stati della materia.

In particolare la curva che separa il ghiaccio dal vapore mostra la tensione di vapore p1 al di sotto della quale esiste solo il vapore, e al di sopra della quale è stabile solo il ghiaccio, mentre sulla curva p1 coesistono ghiaccio e vapore. Secondo Litvan, però, quando la temperatura scende al di sotto di 0°C, per effetto delle ridotte dimensioni dei pori capillari, l’acqua non riesce a trasformarsi in ghiaccio ma rimane liquida in uno stato di sotto-raffreddamento, termodinamicamente instabile ad una tensione di vapore p2>p1.

Quando comincia a formarsi il ghiaccio sulla superficie dei pori capillari, l’acqua sotto-raffreddata (termodinamicamente instabile) si muove verso queste superfici al fine di ristabilire l’equilibrio termodinamico.

Come si può notare in Fig. 6.4 la differenza di pressione p2-p1 (tra vapore in equilibrio instabile con acqua sotto raffreddata e vapore stabile in equilibrio con il ghiaccio) aumenta al diminuire della temperatura.

Il flusso di acqua, quindi, sarà tanto più consistente quanto minore è la dimensione dei pori, poiché la formazione dei cristalli di ghiaccio nei pori di ridotte dimensioni avviene a temperature più basse cui corrispondono valori più elevati nella differenza tra la pressione del vapore dell’acqua sotto-raffreddata e quella del ghiaccio.

Quando la velocità di raffreddamento risulta elevata, la quantità di acqua che si muove in direzione delle zone dove inizia la formazione di ghiaccio diventa rilevante; altrettanto rilevante diventa il flusso di acqua “instabile” nelle zone della matrice cementizia molto porose: in queste condizioni può manifestarsi il degrado della pasta di cemento.
