Soffitti radianti: sospesi e in aderenza. Aspetti normativi e destinazioni d'uso

I vantaggi dei sistemi radianti a soffitto

I sistemi radianti a soffitto possono essere installati in aderenza oppure con un’intercapedine che spesso viene utilizzata per il passaggio delle tubazioni/condotti dei sistemi ad aria, elettrici, antincendio e di illuminazione.

Tra i vantaggi di questa tecnologia vi sono l’elevata resa in freddo, la bassa inerzia, l’assenza di stratificazione e nessun movimento dell’aria, il comfort omogeneo in tutti i punti dell’ambiente, la velocità di installazione, la perfetta integrazione architettonica e la massima silenziosità operativa.

Sistemi radianti a soffitto

Le normative sui sistemi radianti a soffitto

Le normative sui sistemi radianti a soffitto sono descritte nella tabella di seguito.

Norme di prodotto

• UNI EN 14240 (test di laboratorio per i soffitti radianti in freddo)
• UNI EN 14037-5 (test di laboratorio per i soffitti radianti in caldo)

Norme di sistema

• ISO 18566 (pannelli con intercapedine)
• UNI EN ISO 11855 (sistemi radianti annegati a soffitto)

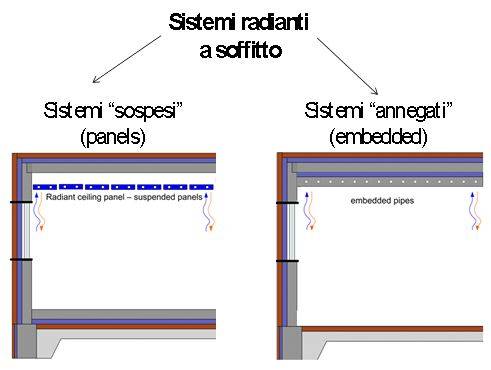

Secondo la classificazione contenuta nelle normative UNI EN ISO 11855, UNI EN 1264 e ISO 18566 i sistemi radianti a soffitto possono essere:

• Sospesi (con intercapedine d’aria – open air gap)
• Annegati (senza intercapedine d’aria – embedded).

Le tipologie di sistemi radianti a soffitto

Le tipologie di sistemi radianti a soffitto sono molteplici. Queste sono descritte nelle norme UNI EN 1264-1 e UNI EN ISO 11855 per i sistemi in aderenza e nella norma ISO 18566 per i sistemi con intercapedine d’aria.

Tipologie di sistemi radianti a soffitto annegati

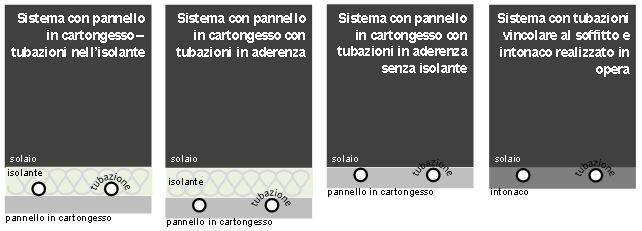

I controsoffitti radianti (rappresentati di seguito) sono costituiti da pannelli con tubazioni e una struttura metallica di sostegno.

Tipologie di controsoffitti radianti

Le tipologie di sistemi radianti con intercapedine d’aria secondo la norma ISO 18566-1

• Tipo A (cartongesso con un lato sul quale possono essere applicati intonaci o decorazioni);
• Tipo D (cartongesso a densità controllata);
• Tipo E (cartongesso con bordi di rivestimento);
• Tipo F (cartongesso con migliore adesione del nucleo ad alta temperatura);
• Tipo H (cartongesso con tasso di assorbimento d'acqua ridotto);
• Tipo P (pannelli che hanno un lato predisposto per intonaco di gesso o da combinare con collage con altri materiali in forma di pannelli o lastre);
• Tipo I (cartongesso con maggiore durezza superficiale);
• Tipo R (cartongesso con maggiore resistenza).

L’elenco delle tipologie descritte nella ISO 18566 non trova riscontro sul mercato, ovvero le tipologie elencate non sono richiamate dai produttori. È inoltre fondamentale evidenziare che queste tipologie non vanno confuse con le tipologie di sistemi radianti annegati riportati nelle norme UN EN ISO 11855 e UNI EN 1264.

La norma ISO 18566 sui controsoffitti radianti

La norma ISO 18566 è stata pubblicata nel 2014 (le prime 4 parti) e nel 2017 la parte 6 (la parte 5 che è un Report Tecnico è attualmente ancora in lavoro).

La norma è così strutturata:

• Parte 1: definisce a quali sistemi si applica la norma, le tipologie (Annex informativo), i criteri di comfort, i requisiti delle schede tecniche (Annex informativo);
• Parte 2: determinazione della potenza di riscaldamento e di raffrescamento (mediante test);
• Parte 3: progettazione;
• Parte 4: regolazione;
• Parte 5: report tecnico (bozza fase di scrittura);
• Parte 6: parametri di input per i calcoli energetici.

La norma contiene indicazioni per la progettazione, le condizioni di prova e i metodi per la determinazione della capacità di raffrescamento e riscaldamento e il controllo dei pannelli radianti di riscaldamento e raffrescamento con intercapedine d'aria. La norma si applica a tutti i tipi di pannelli radianti prefabbricati che installati all’interno degli ambienti a soffitto, parete e pavimento.

La norma si applica ai sistemi di riscaldamento e raffrescamento idronici (sospesi) in edifici residenziali, commerciali e industriali. La norma non si applica i pannelli inglobati nel soffitto, pareti o strutture del pavimento e pannelli a soffitto ibridi (radianti con combinazione di convezione forzata).

---
