La risposta leggera alle grandi sfide strutturali: il sistema di copertura FLY 70-110-130 M/500-SHED

Tutte le caratteristiche del sistema di copertura evoluto progettato da Costruzioni Generali Basso

Per affrontare criticità legate a scarsa portanza del terreno, elevata sismicità, grandi luci strutturali o necessità di illuminazione e ventilazione naturale, Costruzioni Generali Basso ha sviluppato FLY 70-110-130 M/500-SHED, un sistema di copertura evoluto per rispondere a esigenze progettuali complesse.

Il sistema FLY sostituisce le tradizionali coppelle in c.a.v. con elementi sandwich metallici schiumati, composti da doppia lamiera zincata o in alluminio con anima in poliuretano ad alta densità. I vantaggi:

• Peso ridotto (1,50 ÷ 2,30 kN/m², escl. orditura primaria);
• Campate fino a 35 m;
• Montaggio rapido;
• Ottimo isolamento termico e impermeabilità

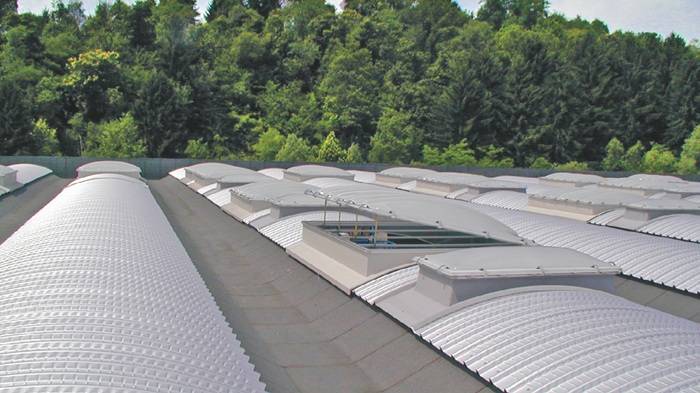

Nella versione SHED, il sistema integra serramenti verticali che assicurano fino al 25% di illuminazione naturale e ventilazione passiva, riducendo i consumi energetici. Sono inoltre disponibili lucernari in vetroresina o policarbonato per aumentare la luce zenitale.

Il canale di gronda continuo, integrato nella copertura, convoglia efficacemente le acque meteoriche verso il perimetro, eliminando pozzetti e tubazioni interrate.

SCOPRI DI PIU' SULLE SOLUZIONI DI COSTRUZIONI GENERALI BASSO

Caratteristiche strutturali:

• Orditura primaria: travi a sezione L-T rovescio con altezza variabile;
• Orditura secondaria: tegoli FLY con altezze di 70, 110 e 130 cm, fino a 35 metri di luce;
• Completamenti: pannelli sandwich in doppia lamiera preverniciata zincata o alluminio, coibentati internamente in poliuretano ad alta densità;
• SHED: pannelli rettilinei posizionati su un lato del tegolo e inclinati sull’altro mediante struttura tubolare in acciaio zincato;
• Modularità completa: ampia libertà nella definizione del passo tegoli e della campata;
• Resistenza al fuoco: R120 sempre garantita secondo UNI EN 1992-1-2, con possibilità di R180 su richiesta.

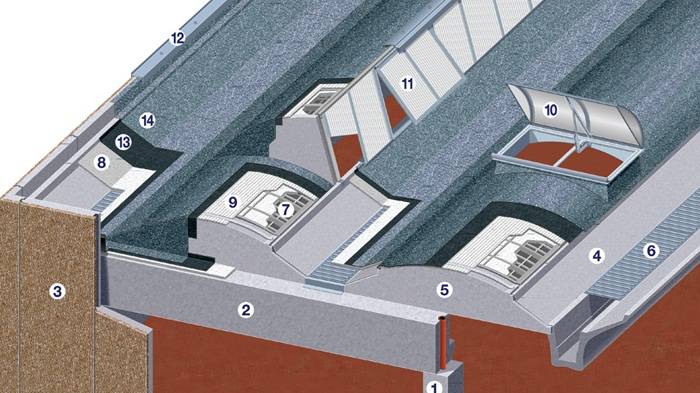

Componenti costruttivi

1. Pilastro in c.a.v.;
2. Trave in c.a.v. h. variabile;
3. Tamponamento verticale;
4. Tegolo Fly 70-110-130 in c.a.p. passo variabile;
5. Timpano in monopanel;
6. Lamiera imbutita in acciaio zincato;
7. Coppella cieca in doppia lamiera schiumata sandwich;
8. Coibentazione termica in polistirene espanso autoestinguente;
9. Serramento shed in alluminio o PVC con specchiatura in policarbonato alveolare;
10. Lattoneria preverniciata o acciaio inox;
11. Guaina armata in poliestere;
12. Guaina armata in poliestere ardesiata

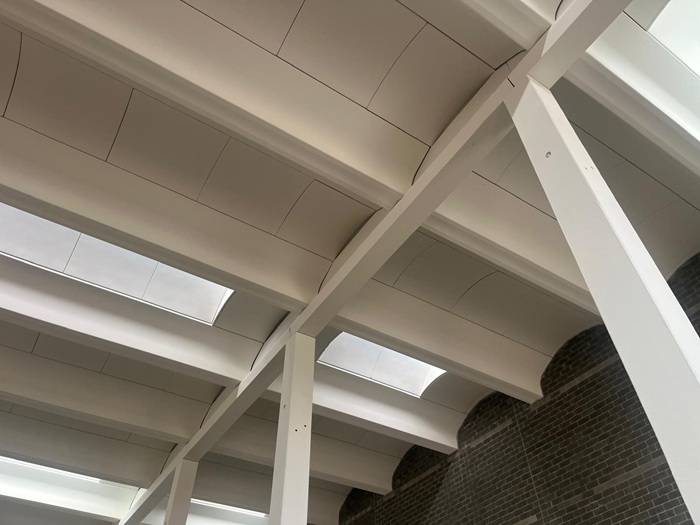

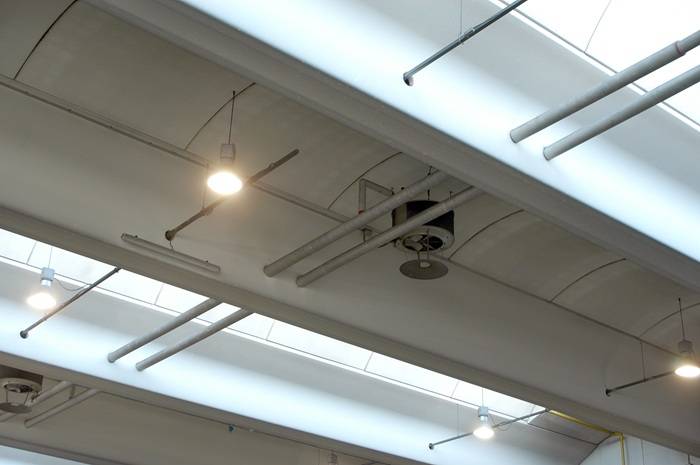

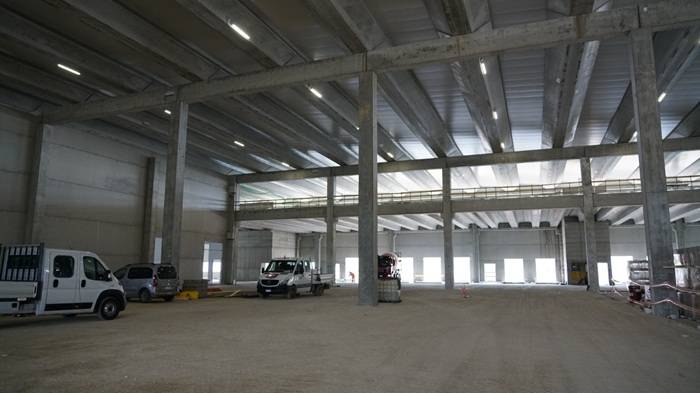

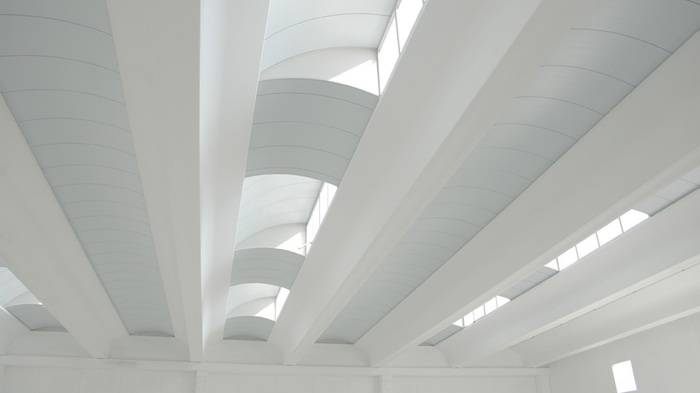

Il sistema FLY in progetti reali

Con FLY M/500-SHED, Costruzioni Generali Basso mette a disposizione dei suoi clienti un sistema che non solo risolve problemi tecnici complessi, ma eleva la qualità architettonica e funzionale dell’edificio.
