Strutture in Calcestruzzo: la nuova sede ENI Roma EUR
Ecco una sintesi descrittiva delle principali problematiche e delle soluzioni tecniche adottate nello sviluppo del progetto strutturale della nuova sede ENI
Il presente lavoro vuole essere una sintesi descrittiva delle principali problematiche e delle soluzioni tecniche adottate nello sviluppo del progetto strutturale della nuova sede ENI sita nel quartiere Europarco a Roma.
Il progetto risulta essere, oltre che di importanza strategica per il pregio degli edifici in costruzione, un esempio concreto di applicazione delle diverse teorie inerenti alla progettazione delle strutture in cemento armato.
Nel progetto infatti è sicuramente significativo l’approccio dedicato alla progettazione dinamica in un’area ad elevata pericolosità sismica.
Sicuramente risultano essere rilevanti lo studio del progetto delle fondazioni su pali in terreni particolarmente difficili in un’area caratterizzata da preesistenze storiche quali l’antico tracciato della via Laurentina.
Articolo presentato in occasione degli Italian Concrete Days 2018 di aicap e CTE
New ENI Headquarters in ROMA EUR
Nuova sede ENI Roma EUR
L’area “EUR Castellaccio” sita nel I X Municipio di Roma, è posta a ridosso dell’EUR e gioca per la sua collocazione un ruolo essenziale nella ridefinizione funzionale e formale dell’intero settore sul quale insiste.
Fig. 1. EUR Site in Rome /Area EUR in Roma.
L’intervento di riqualificazione urbana di questa area è totalmente realizzato da un Fondo comune di investimento immobiliare di tipo chiuso denominato “U TURN” e gestito da BNP PARIBAS Real Estate Investment Management Italy Società di Gestione del Risparmio p.A.
L’area è caratterizzata da un percorso antico, quello della via la cui direttrice è per lo più parallela all’inoltro urbano della via Colombo ed è contraddistinta dalla successione di due casali e di un ponte romano (Fig.1).
Lo sviluppo del nuovo insediamento edilizio assume il contesto di “Business Park”, lay out internazionale ormai grandemente affermatosi nel panorama delle città europee ed internazionali più sviluppate ( 2 e Fig. 3 )).
Fig. 2. Masterplan area EUR Castellaccio
Fig. 3. Masterplan area EUR Castellaccio
In generale la nuova area ha visto la realizzazione di più edifici tra i quali la Torre Eurosky che con i suoi 30 piani fuori terra e 2 piani interrati risulta essere l’edificio residenziale più alto della Capitale.
Nelle immediate vicinanze risulta presente la Torre Europarco, la cui funzione risulta quella di ospitare gli uffici della provincia di Roma: uffici estesi per oltre 80 000 m2. Il centro commerciale Euroma 2, con i suoi 52.000 m2, risulta essere l’area commerciale più grande dell’EUR e tra le più importanti di Roma.
Sempre nella stessa area risultano presenti la sede del Ministero della Salute, la quale ospita gli uffici dell’omonimo dicastero e l’edificio ATAC che ospita gli uffici direzionali della compagnia dei trasporti capitolina.
Sono inoltre presenti nell’area altri edifici destinati principalmente ad uso uffici.
Il completamento del Business Park è costituito dalla nuova sede di ENI che insiste sulla rimanente parte dell’are a nella quale saranno trasferiti gli uffici direzionali della compagnia petrolifera una volta che saranno completati i lavori di edificazione degli edifici.
Il progetto architettonico della nuova sede di ENI è stato redatto dallo Studio Transit di Roma ; in particolare la firma dell’ENI Head Quarter è dell’Arch. Sergio Vinci socio dello studio di architettura capitolino.
La nuova sede della compagnia petrolifera si compone di due macro edifici, denominati ENI 2 (Fig. 4 e Fig. 5) ed ENI 4 (Fig. 6 e Fig. 7) il cui sviluppo in superficie è di oltre 80.000 m2.
Fig 4 . Rendering 1 of new ENI building 2 Rendering 1 del Nuovo edificio ENI # 2
Fig 5 . Rendering 2 of new ENI building # 2 Rendering 2 del Nuovo edificio ENI # 2
Fig 6 . Rendering 1 of new ENI building #4 / Rendering 1 del Nuovo edificio ENI #4.
Fig 7 . Rendering 2 of new ENI build ing #4 / Rendering 2 del Nuovo edificio ENI #4.
Dei due fabbricati , quello addossato alla diagonale del “boulevard” ( si e leva per sette piani fuori terra, a cui vanno aggiunti i due piani di parcheggio sotto piastra l’uno a quota 13,45 slm, l’altro a quota 10,50 slm.
Il piano terra è destinato ai servizi per l’infanzia, all’atrio generale e alle sale di studio e formazione ; attività articolate lungo la percorrenza principale in spazi minori e maggiori secondo le esigenze che si verranno man mano a delineare.
Questo corpo di fabbrica, nella sua interezza, si collega formalmente alle altre sagome, più a nord, che costituiscono il perimetro del Programma Urbano, e che si concludono con l’attuale Ministero della Salute, tutte allineate secondo la dirittura del “boulevard” diagonale di accessibilità veicolare.
Il settimo piano, come altrove, è dedicato a raccogliere i locali tecnici e delinea, con le sue caratteristiche, “l’inclinata” che è il motivo trainante dell’intero Programma Urbano, e del quale la copertura del Centro Commerciale “Euroma 2” è il segnale più evidente.
L’altro edificio (ENI4) è il risultato di una ricerca architettonica che tiene conto dell’aspetto di “chiusura scenografica” della piastra pedonale che è il centro dell’intero Programm a Urbano.
Per questo il volume edilizio si configura in più termini, che danno forza ai diversi prospetti, la cui longitudinalità viene così frantumata ed interpretata.
2 IL PROGETTO STRUTTURALE
Il progetto strutturale degli edifici che costituiscono la nuova sede di ENI è a firma degli ingegneri Danilo Campagna (ENI2) e Sergio Levati (ENI4) ed è stato redatto dalla MSC Associati S.r.l. di Milano.
La supervisione alla progettazione strutturale è stata affidata al Prof. Antonio Migliacci del Politecnico di Milano nonché socio fondatore della MSC Associati; il coordinamento tecnico e lo sviluppo delle attività progettuali è stato svolto dall’Ing. Alessandro Aronica, anche egli socio della società di ingegneria milanese.
L’impianto strutturale del nuovo edificio ENI2 è costituito da 3 macro-unità strutturali divise da due giunti strutturali mediani di dimensione pari a 10 cm a livello piano terra e 30 cm fino in copertura (Fig. 8 Fig. 9 e Fig. 10 )).
Figure 8 . Building ENI2: structural joint in basement levels - Edificio ENI2 posizio ni giunti nei piani interrati
Figure 9 . Building ENI2: structural joint in external levels - Edificio ENI2 posizioni giunti nei piani fuori terra

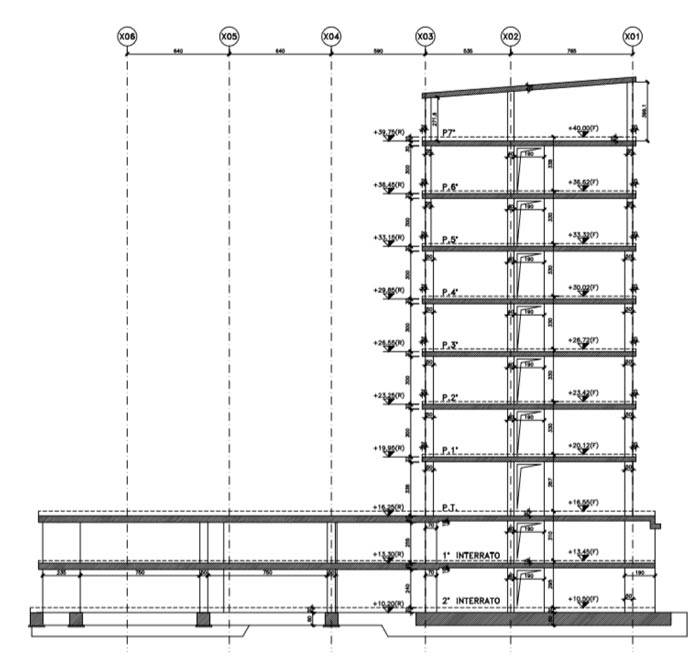

L’edificio ENI2 conta due interrati, 7 piani fuori terra ed un volume tecnico in copertura ad altezza variabile sviluppandosi per un altezza totale di circa 35 m ed una superficie di circa 35000 m2.
L’edificio ENI4 invece risulta costituito da 6 unità strutturali separate da giunti sismici di dimensioni pari a 10 cm a livello piano terra e 30 cm fino in copertura (Fig. 11 Fig. 12 e Fig. 1 3 )).
...
L'ARTICOLO COMPLETO E' DISPONIBILE IN ALLEGATO
KEYWORDS: New ENI Head Quarter in Roma EUR, Concrete buildings, NTC2008/; Nuova sede ENI in Roma EUR Edi-fici in cemento armato, NTC2008
