FLY C/500 SHED: il sistema strutturale per coperture superiori ai 30 metri

Affrontare la progettazione di coperture di grande luce, oltre i 30 metri, richiede un approccio integrato in cui prestazioni statiche, funzionalità e durabilità convivano con esigenze architettoniche e impiantistiche. Il sistema di copertura C/500 piana e Shed è una soluzione prefabbricata completamente realizzata in elementi di calcestruzzo armato vibrato (c.a.v.) e precompresso (c.a.p.), che unisce standardizzazione e flessibilità compositiva.

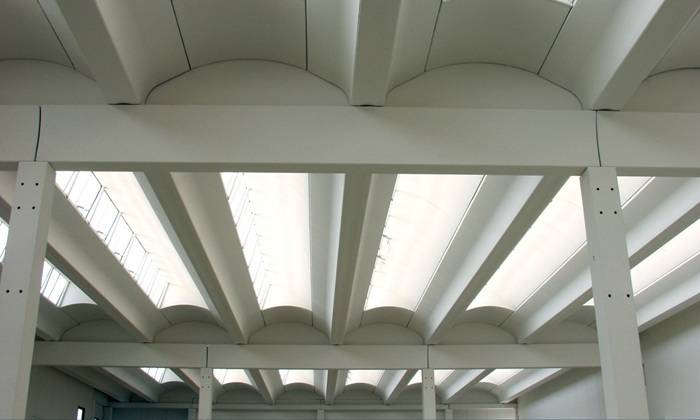

La struttura portante del sistema C/500

Il cuore del sistema è rappresentato da un’orditura primaria costituita da travi a sezione ad “L-T” rovescia, con altezza variabile, progettate per sostenere orditure secondarie di tipo FLY con tegoli precompressi di altezza pari a 70, 110 e 130 cm, e lunghezze fino a 34 metri. Questo consente una maglia strutturale ampia, regolare e modulare, con passo tegoli da 500 cm e campata variabile, adattabile a diverse tipologie edilizie nel comparto industriale, logistico o agricolo.
Il sistema si articola in due soluzioni di completamento:

• C/500 piana, con coppelle prefabbricate in c.a.v. a intradosso piano, complanare alla linea curva dei tegoli, che assicurano continuità visiva e funzionale;

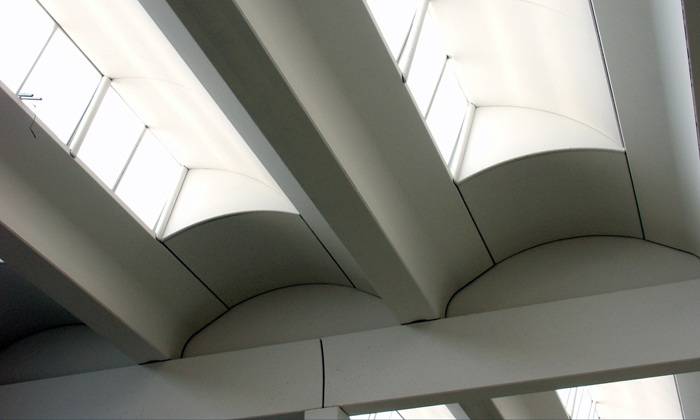

• C/500 Shed, dove le stesse coppelle vengono posate inclinate su un lato del tegolo, sostenute da puntoni in acciaio zincato protetti con rivestimento in calcestruzzo, generando l’inclinazione caratteristica del shed e permettendo l’inserimento di serramenti verticali.

Entrambe le configurazioni sono completate da timpani di testata con raccordi bombati, per una chiusura estetica e funzionale delle estremità della copertura.

Composizione della struttura:

• Orditura primaria: Trave con sez.ad L-T rovescio con altezza variabile;
• Orditura secondaria: Tegolo tipo FLY h. cm 70-110-130 di lunghezza fi no a 34 mt;
• Elementi di completamento: C/500 Coppelle in c.a.v. con intradosso piano fondo cassero, aventi l’intradosso complanare alla linea curva del tegolo. Timpani di testata con raccordi bombati;
• Elementi di completamento: C/500 Shed Coppelle in c.a.v. con intradosso piano fondo cassero, posate su un lato del tegolo e sollevate sull’altro lato mediante appositi puntoni in tubolare di acciaio zincato protetto dall’incendio con rivestimento di calcestruzzo. Timpani di testata con raccordi bombati;
• Modularità: Modulo passo tegoli cm 500. Modulo campata variabile;
• Illuminazione/Aerazione: La coppella potrà essere dotata di fori centrali per l’illuminazione zenitale e evacuatori di fumo e calore. Indice massimo di illuminazione sulla superficie coperta 10%;
• Illuminazione/Aerazione a shed: Illuminazione fino al 25% e in più massima flessibilità compositiva;
• Peso medio copertura: 2,50 ÷ 2,80 kN/m2 (struttura impermeabilizzata escluso trave primaria);
• Resistenza al fuoco: R 120’ a norme UNI EN 1992 -1-2 sempre vericata rientrando nelle maglie di utilizzo. R 180’ su richiesta

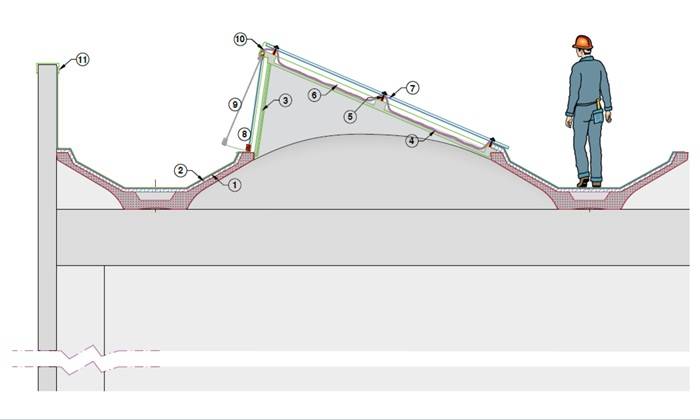

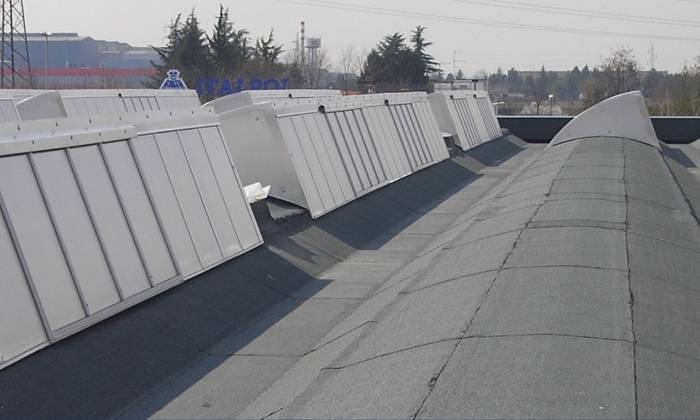

Copertura a shed:

1. EPS 150 KPa preaccoppiato a guaina bituminosa;
2. Guaina bituminosa armata TNT finitura ardesiata;
3. Paletto in CLS per SHED;
4. Coppella in c.a.v;
5. Listelli in legno d’abete a supporto coibentazione;
6. Coibentazione in lana di vetro con supporto in carta monobitumata;
7. Lastra grecata piana in lamiera tipo Aluzink;
8. Serramento metallico (o PVC) fisso tamponatura in policarbonato alveolare;
9. Serramento metallico (o PVC) apribile tamponatura in policarbonato alveolare corsa 30 cm;
10. Profilo metallico di chiusura;
11. Lattoneria preverniciata

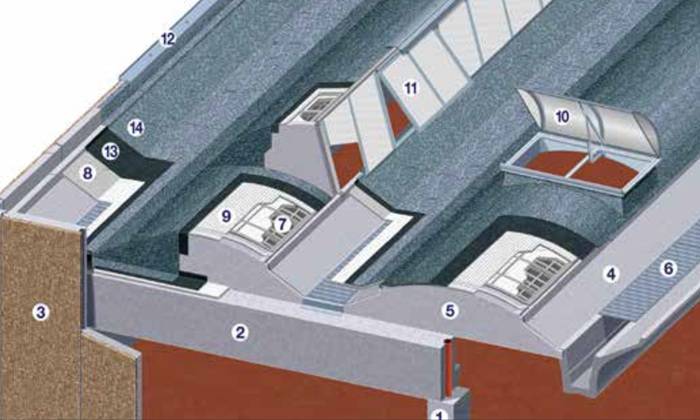

Componenti costruttivi:

1. Pilastro in c.a.v.
2. Trave in c.a.v. h. variabile
3. Tamponamento verticale
4. Tegolo Fly 70-110-130 in c.a.p. - passo cm 500
5. Timpano in c.a.v.
6. Lamiera imbutita in acciaio zincato
7. Coppella in c.a.v. cieca
8. Coibentazione termica in polistirene espanso autoestinguente
9. Evacuatore di fumo e calore smoke out su coppella in c.a.v.
10. Serramento shed in alluminio o PVC con specchiatura in policarbonato alveolare
11. Lattoneria preverniciata o acciaio inox
12. Guaina armata in poliestere
13. Guaina armata in poliestere ardesiata

Una risposta solida, standardizzata e flessibile per l’edilizia moderna

Il sistema di copertura Fly C/500 SHED rappresenta una risposta strutturale moderna alle esigenze di edifici di grande luce, combinando standardizzazione, modularità e alte prestazioni. Grazie all’impiego di elementi prefabbricati completamente compatibili tra loro, alla facilità di integrazione di impianti, serramenti e coibentazioni, e alla conformità ai più recenti standard normativi, questa soluzione si pone come punto di riferimento per progettisti e imprese che cercano efficienza, estetica e sostenibilità in un’unica proposta costruttiva.
