Come progettare e realizzare un sottofondo isolante e stabile secondo UNI 11944

L’articolo richiama i principali criteri progettuali ed esecutivi per realizzare un sottofondo isolante e stabile in coerenza con UNI 11944 e Codice di Buona Pratica CONPAVIPER. L’attenzione è posta sull’equilibrio tra alleggerimento del solaio, isolamento termico e resistenza a compressione, per ridurre il rischio di schiacciamenti differenziali e criticità del massetto. È citato l’impiego di ISOLCAP 200 a tecnologia EDILTECO, con riferimento a prestazioni meccaniche, comportamento igrometrico, controlli di posa e conformità CAM.

Funzione strutturale e prestazionale del sottofondo

Nel sistema pavimento, il sottofondo è lo strato volumetricamente predominante e quello che incide maggiormente sulla stabilità complessiva della stratigrafia.

La UNI 11944 e il Codice di Buona Pratica CONPAVIPER impongono un approccio sistemico: ogni componente deve essere dimensionata in funzione dei carichi, degli impianti e delle prestazioni richieste.

Quando il progetto richiede un equilibrio tra isolamento termico e capacità portante, la soluzione che adottiamo è ISOLCAP 200, sottofondo alleggerito a tecnologia EDILTECO applicato secondo procedure controllate.

Il sottofondo deve garantire:

• compensazione delle quote
• alleggerimento del solaio
• isolamento termico verso il basso
• supporto meccanico per massetti e impianti
• corretta ripartizione dei carichi

La sua deformabilità influenza direttamente il comportamento del massetto sovrastante.

Per questo, la scelta della densità e della resistenza a compressione non può essere casuale.

Caratteristiche tecniche di ISOLCAP 200

ISOLCAP 200 presenta valori coerenti con impieghi strutturalmente più sollecitati rispetto ai sottofondi superleggeri:

• Massa volumica a secco ≈ 200 kg/m³
• Conducibilità termica λ ≈ 0,065 W/m·K
• Resistenza a compressione > 0,8 N/mm² (800 kPa)

Il valore di resistenza (> 800 kPa) è superiore a quello di tutti i pannelli isolanti utilizzati nei sistemi radianti. Questo consente di ridurre il rischio di schiacciamenti differenziali sotto carichi concentrati.

È particolarmente indicato in:

• edifici scolastici e commerciali;
• ristrutturazioni con carichi permanenti significativi;
• sistemi radianti con massetti di elevata resistenza;
• solai da alleggerire mantenendo capacità portante adeguata.

Comportamento igrometrico e stabilità dimensionale

Il ritiro igrometrico del sottofondo rappresenta una delle principali cause di instabilità nel sistema pavimento.

ISOLCAP 200, grazie alla ridotta acqua d’impasto e alla presenza di perle vergini di EPS additivate, consente:

• contenimento dell’umidità residua
• riduzione delle variazioni dimensionali
• migliore controllo della planarità
• minore trasferimento di tensioni al massetto

In fase esecutiva, il controllo dell’umidità e della compattazione è determinante per garantire uniformità prestazionale.

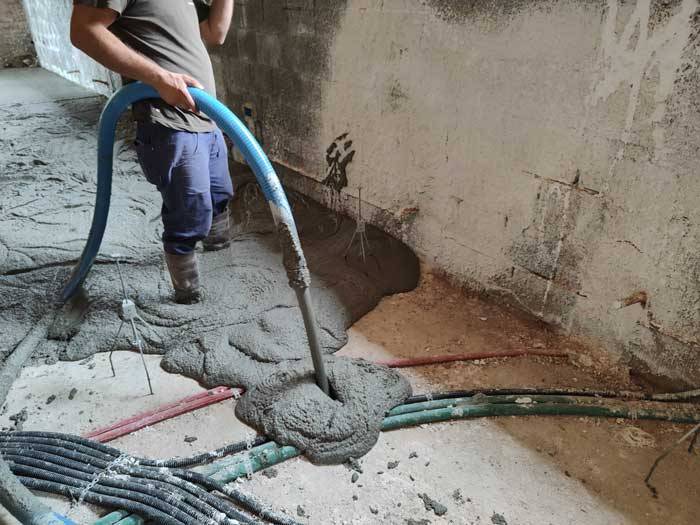

Posa e controlli secondo UNI 11944

L’applicazione avviene nel rispetto delle prescrizioni della UNI 11944:

• verifica delle quote
• controllo della planarità
• compattazione omogenea
• rispetto delle tolleranze dimensionali
• verifica dell’umidità prima della posa degli strati successivi

Il sottofondo viene considerato parte integrante della progettazione, non semplice riempimento.

Certificazioni

ISOLCAP 200 dispone di:

• Certificazione RAL (cert. n° 784-3 – GSH)
• Certificazione Plastica Seconda Vita PSV/MixEco n° 5569, valida ai fini CAM
• Classificazione di reazione al fuoco A2-s1,d0

Elementi rilevanti in ambito pubblico e nei progetti soggetti a requisiti ambientali minimi.

SCOPRI DI PIU' SUL SOTTOFONDO ISOLCAP 200

FAQ – Approfondimenti tecnici
In quali casi ISOLCAP 200 è preferibile rispetto a un sottofondo superleggero?
Quando il progetto richiede maggiore resistenza a compressione e migliore ripartizione dei carichi.
Può essere utilizzato sotto sistemi radianti?
Sì. La conducibilità contenuta e la resistenza >800 kPa lo rendono adeguato come base portante.
Qual è il principale rischio tecnico da controllare?
Il ritiro igrometrico e la corretta compattazione in opera.
È conforme ai CAM?
Sì, grazie alla certificazione PSV/MixEco.
