Dimensionamento del freno al vapore

Per prima cosa, vorrei fare chiarezza: freno o barriera al vapore? Chi definisce cos’è l’uno o l’altra? La norma UNI 11470 Coperture discontinue - Schermi e membrane traspiranti sintetiche – Definizione, campo di applicazione e posa in opera classifica gli schermi e le membrane traspiranti in funzione della loro traspirabilità, ovvero trasmissione del vapore acqueo in funzione dello spessore d’aria equivalente S_d. Per valori di S_d < 0,3 m le membrane sono definite traspiranti, per valori di 2 m < S_d < 20 m schermi freno vapore, per valori di 20 m < S_d < 40 m schermi freno vapore a media diffusività, per valori di 40 m < S_d < 100 m schermi freno vapore a bassa diffusività, per valori di 100 m < S_d schermi barriere vapore.

Ci sono rivestimenti che sono sensibili alla presenza di risalita di vapore dal sottofondo: parquet, pavimentazioni in legno, resilienti e resinose. In questi casi, lo strato separatore, per impedire efficacemente la risalita di umidità dagli strati inferiori, deve essere costituito da almeno un freno al vapore a bassa diffusività con valore relativo dello spessore d’aria equivalente S_d maggiore di 40 m, come indicato nella norma UNI 11470. Tale valore di S_d deve essere considerato come riferimento per qualsiasi materiale impiegato con la funzione di freno al vapore.

Generalmente vengono utilizzati fogli in PE con funzione di membrane flessibili per impermeabilizzazione conformi alla norma di prodotto EN 13984. Le proprietà meccaniche devono essere confrontabili con quelle degli strati di desolidarizzanti mentre viene richiesto uno spessore minimo dello strato d’aria equivalente S_d = 40 m in conformità alla norma EN 1931.

Generalmente vengono utilizzati fogli di PE con le seguenti caratteristiche:

• Spessore 0,12 mm EN 1849-2;
• Resistenza alla lacerazione 70 N/mm ISO 6383-2;
• Resistenza alla trazione longitudinale 20MPa ISO 527-3/EN 12310-1;
• Resistenza alla trazione trasversale 20MPa ISO 527-3/EN 12310-1;
• Allungamento a rottura longitudinale 700% ISO 527-3/EN 12310-1;
• Allungamento a rottura trasversale 700% ISO 527-3/EN 12310-1.

Un idoneo freno al vapore è costituito, per esempio, da uno strato di fogli di polietilene di spessore 120 μm, con fattore di resistenza al passaggio del vapore μ> 3,0 10⁵. I fogli adiacenti devono essere sormontati per almeno 100 mm, opportunamente nastrati sulle giunzioni e risvoltati sul bordo perimetrale fino al livello finito della pavimentazione.

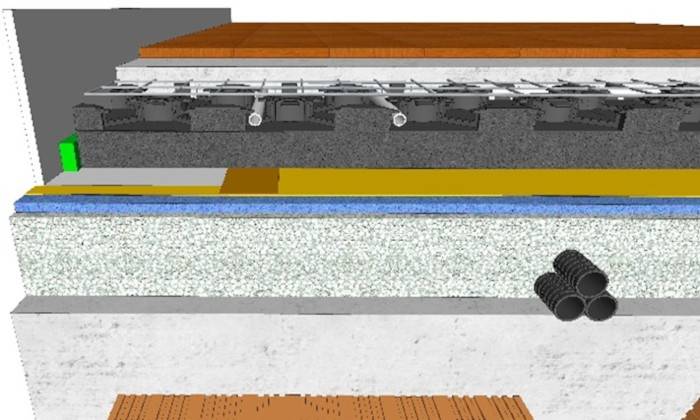

In alternativa al risvolto è possibile nastrare il bordo esterno del foglio di PE sulla bandella del giunto di dilatazione perimetrale così come schematizzato nel disegno allegato.

 Si ricorda che, in conformità alla norma UNI EN 1264-4, il pannello radiante non può fungere anche da freno al vapore.
