Progettazione dei massetti radianti ribassati a bassa inerzia
In che modo è opportuno progettare massetti radianti ribassati a bassa inerzia? Quali sono i valori limite delle tolleranze del sottofondo? Vediamo i consigli di Massimo Bocciolini, coordinatore del Comitato Tecnico Massetti di Conpaviper.

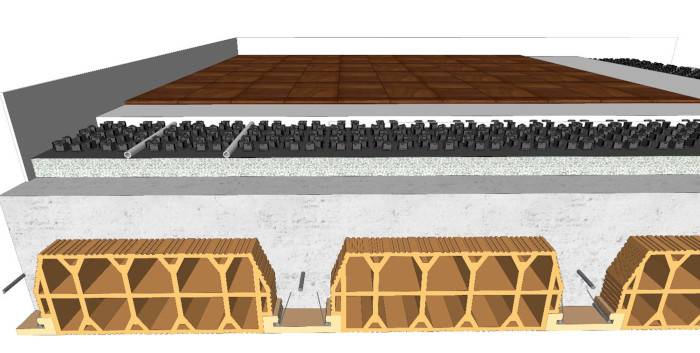

La Rev. 5 del Codice di Buona Pratica Massetti definisce massetti radianti ribassati a bassa inerzia: massetti radianti, cioè che incorporano un impianto radiante, ribassati, cioè che prevedono uno spessore minimo del massetto sul tubo inferiore a 3 cm, a bassa inerzia, cioè che vengono utilizzati per ridurre i tempi di riscaldamento e di raffreddamento della piastra radiante composta dal massetto e dalla pavimentazione.
È possibile applicare ai massetti radianti ribassati a bassa inerzia le pavimentazioni ceramiche, lapidee e anche quelle lignee solo se in posa flottante purché siano verificate da parte dal Progettista del Sistema Pavimento le condizioni seguenti:
- sottofondo stagionato e asciutto;
- assenza di umidità di risalita dagli strati sottostanti;
Per altre finiture (resilienti, laminate, tessili e resinose), occorre una progettazione specifica.
Massetti di questo tipo possono essere realizzati esclusivamente su supporti meccanicamente resistenti. Nel caso che il sottofondo non possa essere considerato sufficientemente “rigido” ai fini del dimensionamento del Sistema Pavimento (solaio, massetto pesante, pavimento, sottofondo pesante, alleggerito e leggero con massa volumica > 800 kg/m3) allora il massetto si considera galleggiante.
Per questa tipologia la Rev. 5 del Codice di Buona Pratica Massetti prescrive uno spessore minimo di 10 mm sulla tubazione in classe di destinazione P1 (interno, zone sottoposte a carchi leggeri e pedonali: civili abitazioni, uffici pubblici) e 15 mm in Classe di destinazione P2 (Interno, zone sottoposte a traffico pesante come muletti, carrelli e veicoli pesanti: centri commerciali, ospedali, archivi, magazzini, scuole).
A tal fine occorre prestare molta attenzione all’esecuzione delle quote del sottofondo e a quella dei vincoli come altezza soffitto, pavimenti, soglie, ascensore, piatto doccia, scale, ecc., in quanto tale applicazione richiede elevata accuratezza da parte di tutti applicatori coinvolti (vedi i paragrafi 6.3 e 6.4 della Rev. 5 del Codice di Buona Pratica Massetti). I valori limiti delle tolleranze del sottofondo e i corrispondenti valori di correzione della quota del sottofondo e del valore nominale del massetto, riportati nella tabella sotto, sono quelli raccomandabili in fase di progettazione ed esecuzione dei sottofondi.
Evitare inoltre i rilievi puntiformi e la rugosità che vanno a minare la levigatezza della superficie del sottofondo.
I pannelli dell’impianto idraulico che hanno la duplice funzione di fissaggio dei tubi e di isolamento termico, devono presentare tensione minima di compressione alla deformazione del 10% (σ10) pari a 400 kPa e devono essere incollati al sottofondo con colle che non rigonfiano: ad esempio quelle poliuretaniche non possono essere utilizzate.
Il massetto deve avere classe di resistenza nominale minima in conformità alla norma EN 13813, pari a C 30 F6 e non necessita di armatura.
Occorre prevedere l’utilizzo del giunto di dilatazione perimetrale senza bandella.
Per ulteriori approfondimenti si rimanda all’Allegato A della Rev. 5 del Codice di Buona Pratica Massetti edito da Conpaviper.
