Progettazione MEP digitale con DDScad: BIM e flessibilità OPEN per impianti integrati e cantieri smart

Dare forma al futuro con la pianificazione MEP digitale di DDScad

Elevato utilizzo della capacità, pochi dipendenti, costi crescenti e, soprattutto, le imprese edili devono completare i loro progetti più rapidamente. Sempre più aziende si stanno quindi rivolgendo alla pianificazione digitale, poiché aumenta significativamente l'efficienza del lavoro, garantisce maggiore trasparenza e riduce al minimo il rischio di errori. Allo stesso tempo, l'introduzione della pianificazione basata su CAD apre le porte ad approcci e soluzioni ancora più ampi e vantaggiosi. Di seguito, illustriamo perché vale la pena per gli artigiani digitalizzare i processi di lavoro e compiere al contempo il passo successivo.

La digitalizzazione dei processi del settore edile è attualmente in fase di sviluppo, ma non è ancora uno standard. È ovvio che la pianificazione MEP tradizionale con carta e penna non ha futuro a lungo termine. È relativamente lenta, genera un notevole spreco di carta e un notevole lavoro di archiviazione e, a causa della sua natura bidimensionale, consente di trarre poche conclusioni sull'effettiva realizzazione tecnica di un progetto edilizio. Non c'è quindi da stupirsi che sempre più clienti richiedano documenti di pianificazione digitali. Le imprese artigiane orientate al futuro dovrebbero rispondere a questa esigenza e valutare la pianificazione aziendale supportata da software.

Processi rapidi, presentazione accattivante

Iniziare con la pianificazione digitale è vantaggioso sotto molti aspetti. Potenti sistemi software velocizzano quasi tutti i processi di lavoro, dalla pianificazione e installazione in cantiere fino alla manutenzione. Molte fasi di pianificazione possono essere eseguite automaticamente sulla base di database di articoli integrati e importabili, in cui sono memorizzate le informazioni rilevanti sui componenti utilizzati.

Le liste dei componenti possono essere create direttamente dalla pianificazione e trasferite senza problemi al software di calcolo dei costi. Inoltre, le informazioni sui componenti possono essere consultate anche in cantiere. Questo velocizza l'assemblaggio e semplifica la sostituzione dei componenti durante la manutenzione o le conversioni. A ciò si aggiungono le ampie opzioni di visualizzazione.

Nonostante gli evidenti vantaggi, molte aziende evitano di iniziare con la pianificazione digitale perché prevedono elevati costi di acquisizione e manutenzione. Ma non deve essere necessariamente così. Soluzioni software modulari come DDScad di Graphisoft consentono agli artigiani di iniziare in piccolo e di espandere in modo flessibile la portata del loro pacchetto software in un secondo momento. Fin dall'inizio, dispongono di un potente strumento di pianificazione con funzioni automatiche di calcolo, test, modifica e documentazione.

Gemello digitale dell’edificio: cosa significa per i progettisti MEP e come iniziare con DDScad

Lavorare su un modello digitale tridimensionale dell'edificio insieme a tutti i soggetti coinvolti nel progetto di costruzione potrebbe essere ancora un sogno per alcuni artigiani. Tuttavia, chiunque intenda entrare nel mondo della pianificazione digitale dovrebbe considerare di fare il passo successivo e optare fin dall'inizio per una soluzione software compatibile con il BIM. Questo offre agli artigiani la certezza di poter partecipare a progetti di questo tipo in modo flessibile e senza restrizioni, se necessario o in futuro. Dopotutto, il BIM (Building Information Modeling) sta diventando sempre più popolare anche in Germania e promette commesse redditizie.

La collaborazione su un gemello digitale dell'edificio, che contiene tutte le informazioni rilevanti per l'intero ciclo di vita di un edificio, aumenta ulteriormente il valore aggiunto della progettazione MEP digitale. Ad esempio, il ruolo dell'artigiano specializzato nell'intero processo di progetto sta cambiando: sulla base del BIM, anche le attività di pianificazione possono essere sempre più gestite e fatturate. Questo apre nuove attività e aree di business che possono essere comodamente svolte in ufficio.

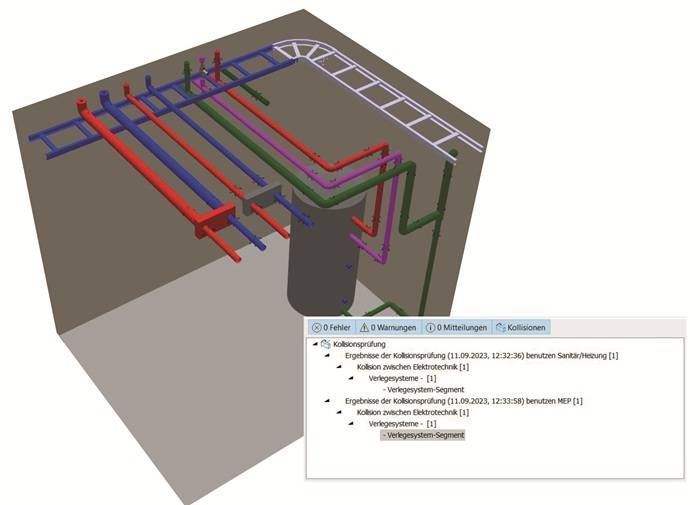

Lavorare con il gemello digitale dell'edificio aumenta anche l'efficienza in cantiere, poiché le collisioni con altre attività possono essere identificate ed eliminate in fase di progettazione. Questo evita lunghi e costosi cicli di correzione in cantiere.

DDScad per impianti termici, elettrici e idraulici: la soluzione modulare per ogni esigenza

La scelta del software giusto gioca un ruolo fondamentale per sfruttare tutti questi vantaggi. Poche applicazioni di progettazione combinano funzionalità BIM complete con la possibilità di progettare l'intero impianto MEP, dalla prima bozza alla documentazione. Una di queste applicazioni, utilizzabile in tutti i settori, è DDScad.

Questo strumento di progettazione offre una gamma completa di funzioni per la progettazione e il dimensionamento completi di reti di tubazioni e condotte in 2D e 3D. Numerose funzioni di calcolo integrate, come ad esempio per il carico termico, la rete di tubazioni, l'acqua potabile e reflua, la ventilazione meccanica, la perdita di carico e il livello di rumore, nonché un'ampia gamma di routine di test e controllo, forniscono supporto. Un'area funzionale completa per i sistemi HVAC mappa tutte le reti di alimentazione di un progetto, incluse tutte le sottosezioni e le utenze, e consente la modifica diretta dei dati di sistema. Ciò garantisce un elevato livello di chiarezza e flussi di lavoro rapidi.

Nell'ambito BIM, DDScad si basa sullo scambio di dati tramite lo standard aperto IFC (Industry Foundation Classes), ormai affermatosi nella progettazione edilizia. I file IFC possono essere utilizzati per unire e gestire le informazioni di progettazione tra tutti i software e visualizzarle in un modello 3D. Ciò consente agli utenti di utilizzare la soluzione ottimale per le proprie attività. Questo approccio, noto come OPEN BIM, aumenta la flessibilità nella partecipazione ai progetti di costruzione e consente di ampliare la dotazione software aziendale senza dover tenere conto di altri attori coinvolti nel settore edile.

Modello di costruzione tascabile

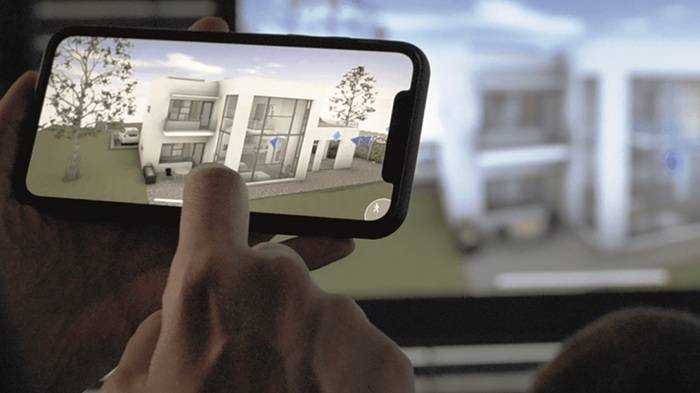

Come già accennato, la progettazione digitale non solo consente una maggiore velocità di processo e una collaborazione trasparente, ma anche la rappresentazione realistica di impianti, reti di tubazioni e utenze in 3D. Oggi, questo è possibile anche in mobilità, ad esempio quando l'artigiano specializzato o il progettista devono rispondere alle domande del cliente in cantiere. La rappresentazione tridimensionale mostra chiaramente al cliente cosa può aspettarsi dalla progettazione e cosa no. Può visualizzare una stanza virtuale e vedere, ad esempio, come sono disposti prese e interruttori della luce, radiatori e bocchette di ventilazione.

I produttori di software hanno sviluppato app specifiche per la presentazione e la collaborazione per queste applicazioni mobili. Con alcune di queste app, è persino possibile creare una rappresentazione spaziale in realtà virtuale dell'edificio utilizzando semplici occhiali VR e un telefono cellulare. Le applicazioni sono interessanti anche per le aziende che non desiderano ancora investire in un software di progettazione completo, ma desiderano comunque partecipare ai progetti in qualità di esecutori.

Ad esempio, oltre alle funzioni di visualizzazione, lo strumento di presentazione BIMx di Graphisoft offre la possibilità di salvare il materiale di progettazione online o in locale. Se i dati esportati da DDScad o dal software di architettura Archicad vengono archiviati online, tutti i soggetti coinvolti nella costruzione, i partner di progetto e i membri del team hanno accesso, senza l'uso di supporti cartacei, allo stato attuale della progettazione, sempre e ovunque. Ciò significa che l'app gratuita può anche essere uno strumento efficiente per il coordinamento con gli altri partecipanti al progetto in cantiere e per un migliore controllo del processo di costruzione.

La maggior parte delle app di presentazione si caratterizza per la loro usabilità intuitiva, la facilità d'uso e la funzionalità. Non sono necessarie conoscenze approfondite di software o BIM per orientarsi e navigare rapidamente tra le applicazioni.

Progetti integrati con lo standard IFC: l’approccio OPEN BIM spiegato per i tecnici

Anche i progetti OPEN BIM non richiedono necessariamente un software di progettazione per ottenere una panoramica del modello dell'edificio. A questo scopo, esistono i cosiddetti visualizzatori IFC in grado di leggere i file creati secondo lo standard aperto (vedi sopra). Possono essere utilizzati per visualizzare modelli tecnici tridimensionali di architettura, impiantistica e ingegneria elettrica, indipendentemente dal software utilizzato per crearli. I visualizzatori sono principalmente software per computer desktop e portatili.

I visualizzatori IFC si differenziano in particolare per la loro gamma di funzioni, ad esempio per il controllo e l'inserimento di annotazioni. Un visualizzatore IFC particolarmente pratico e di alta qualità per TGA è il DDScad Viewer gratuito di Graphisoft.

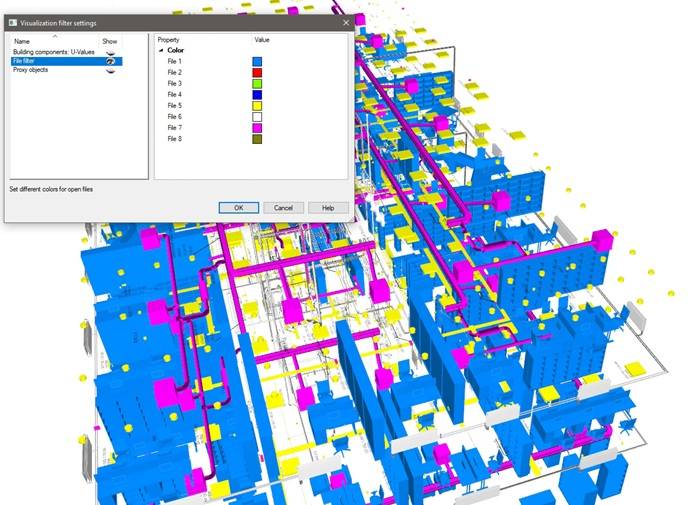

Tra le altre cose, offre filtri di visualizzazione per un'analisi completa del modello o il rilevamento di collisioni tra più software.

Oggi, i visualizzatori IFC consentono un accesso semplice e limitato al metodo OPEN BIM, soprattutto per coloro che sono coinvolti nel progetto. Tuttavia, la modellazione, il calcolo e la documentazione sono ovviamente possibili solo con una soluzione software completa per la progettazione specialistica.

Graphisoft® consente ai team di progettare grandi edifici attraverso soluzioni software pluripremiate, programmi di apprendimento e servizi professionali per il settore AEC. Archicad®, il software BIM preferito dagli architetti, offre un flusso di lavoro completo di progettazione e documentazione end-to-end per studi di architettura e di ingegneria integrata di qualsiasi dimensione. BIMx®, la più popolare applicazione BIM per dispositivi mobili e  web, estende l›esperienza BIM a tutte le parti interessate nel ciclo di vita della progettazione, della consegna e dell'esercizio dell›edificio. BIMcloud®, la prima e più avanzata soluzione di collaborazione tra team del settore AEC basata su cloud, rende possibile la collaborazione in tempo reale in tutto il mondo, indipendentemente dalle dimensioni del progetto e dalla velocità o qualità della connessione di rete dei membri del team. Gli strumenti di progettazione MEP intelligenti, i calcoli integrati e le soluzioni di documentazione complete di DDScad combinano una grande architettura con le massime prestazioni dell’edificio. Graphisoft fa parte del gruppo Nemetschek.
