Effetto camino nelle intercapedini: quando progetto e comportamento reale divergono

Nelle sezioni di progetto, le cavità d’aria delle pareti vengono spesso etichettate in modo rassicurante: “camera non ventilata”, “aria in quiete”, “intercapedine interna”.

In calcolo, a queste cavità vengono attribuiti valori standard di resistenza termica, come se si trattasse di strati passivi, neutri.

In cantiere e in esercizio, però, le cose vanno spesso diversamente: fessure, giunti non sigillati, collegamenti con il sottotetto o con le parti basse trasformano la cavità in un vero e proprio condotto, con moto d’aria più o meno continuo. In queste condizioni, parlare di “camera d’aria non ventilata” diventa un esercizio puramente nominale.

Nel caso analizzato nella perizia, la parete leggera presentava una cavità interna di 200 mm tra OSB interno e lastra di cartongesso.

Sulla carta, questa intercapedine veniva trattata come aria in quiete; nella realtà, la combinazione di dettagli costruttivi e mancanza di compartimentazione la rendeva suscettibile a un comportamento convettivo (effetto camino) che incideva contemporaneamente su prestazioni termiche, igrotermiche e acustiche.

La cavità progettata e quella reale: cosa cambia in esercizio

Dal punto di vista del disegno, la cavità interna era rappresentata come uno strato continuo di aria compreso tra due superfici: l’OSB interno del pacchetto e la lastra di cartongesso verso l’ambiente.

Nella modellazione termo‑fisica, questa cavità è stata presumibilmente considerata come “camera non ventilata”, con la relativa resistenza termica tabellare.

L’ipotesi implicita è quella di un’aria sostanzialmente ferma, con scambi per conduzione e convezione interna limitati.

In cantiere, però, le cavità di questo tipo raramente restano realmente chiuse e in quiete. Giunti non perfettamente sigillati, passaggi impiantistici, connessioni verso l’alto o verso il basso, fessure lungo i profili metallici o lignei creano percorsi d’aria che, sotto la spinta delle differenze di temperatura e di pressione, innescano moti convettivi. La cavità smette di essere un “cuscino d’aria” e diventa un condotto: l’aria entra, si scalda, sale, trascina con sé calore e umidità, esce da qualche altra parte. In altri punti, aria più fredda entra a sostituirla.

La differenza tra cavità progettata e cavità reale è tutta qui: nel primo caso si conta su uno strato statico, nel secondo si ha a che fare con un fluido in movimento.

Effetto camino nelle intercapedini: dispersioni, umidità e isolamento acustico

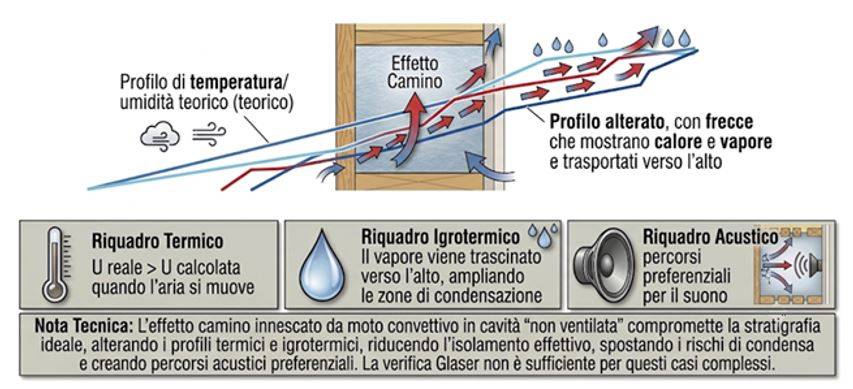

Quando si attiva un effetto camino nella cavità interna, gli impatti sono almeno tre.

Effetto termico: perché la trasmittanza reale può peggiorare

Il primo riguarda le prestazioni termiche. La resistenza termica attribuita in calcolo alla “camera non ventilata” si basa su coefficienti che presuppongono un’aria sostanzialmente ferma.

Se invece l’aria si muove, soprattutto con moto preferenziale dal basso verso l’alto, la capacità isolante dello strato si riduce: il flusso d’aria trasporta calore, aumenta le dispersioni e altera il profilo di temperatura attraverso la parete. In pratica, il valore di U effettivo peggiora rispetto a quello calcolato.

Trasporto convettivo di umidità e rischio di condensazione

Il secondo impatto riguarda il trasporto di umidità. In presenza di moto convettivo, il vapore e l’umidità non si spostano più solo per diffusione (come nei modelli Glaser classici), ma vengono “trascinate” dal flusso d’aria.

Questo significa che eventuale umidità proveniente dall’interno, o infiltrata da punti deboli verso l’esterno, può essere distribuita lungo la cavità, raggiungendo zone che, in un modello puramente diffusive, resterebbero relativamente asciutte. L’effetto combinato è un aggravio dei fenomeni di condensazione, imbibizione e accumulo in strati già critici, come isolanti igroscopici e pannelli in legno o OSB.

Effetto acustico: percorsi preferenziali nella cavità

Il terzo impatto riguarda il comportamento acustico. Una cavità che si comporta come condotto non ha le stesse caratteristiche acustiche di una cavità chiusa: il moto d’aria, le discontinuità e i collegamenti con altre parti dell’edificio possono creare percorsi preferenziali per la trasmissione del suono, indebolendo l’isolamento di facciata rispetto a quanto previsto in fase di calcolo.

Cavità “non ventilata” solo sul disegno

Tenuta all’aria e compartimentazione: i grandi assenti

Alla base di questo scenario c’è, spesso, una progettazione incompleta della tenuta all’aria e della compartimentazione delle cavità. Nelle facciate leggere, soprattutto in sistemi a secco, la tenuta all’aria dovrebbe essere definita con la stessa cura con cui si definiscono le stratigrafie termiche: film continui, giunti sigillati, dettagli di raccordo, verifica dei punti critici (spallette, attacchi a solai, testata di cavità).

Cavità da 200 mm non compartimentata: cosa emerge dal caso studio

Nel caso analizzato, la cavità interna di 200 mm non risultava compartimentata in moduli di altezza limitata né dotata di elementi che impedissero il moto verticale continuo. In pratica, l’intercapedine si presentava come un volume d’aria esteso, potenzialmente continuo per più piani, con scarse barriere al moto convettivo. La tenuta all’aria verso l’interno, affidata all’accoppiata OSB–cartongesso, era a sua volta legata alla cura dei giunti e alla posa in opera, elementi sempre delicati in cantiere.

La conseguenza è che il comportamento reale della cavità, in esercizio, risultava assai diverso da quello immaginato nei calcoli: più dispersioni termiche, più trasporto di umidità, maggiori incertezze sulle prestazioni acustiche.

Effetto camino: cosa peggiora

Progettazione delle cavità nelle pareti a secco: criteri e verifiche

Questo caso suggerisce che, nelle pareti leggere a secco, non è sufficiente “togliere o mettere una riga” di cavità nei disegni.

Progettare davvero una cavità significa:

• decidere se la si vuole ventilata, semi‑ventilata o non ventilata, e coerentemente definire punti di ingresso/uscita o di chiusura;
• compartimentare l’intercapedine in porzioni di altezza controllata, soprattutto se l’edificio ha più livelli, per limitare l’effetto camino;
• definire una linea di tenuta all’aria continua e dettagliata, con attenzione a giunti, passaggi impiantistici, attacchi a solai e serramenti;
• verificare, nelle simulazioni termo‑igrometriche, scenari che includano il possibile moto d’aria, non solo la diffusione.

In pratica, la cavità deve essere trattata come un componente progettuale a sé, con sue funzioni e sue criticità, non come un “vuoto di comodità” che si riempie da solo di significato.
