Rinforzo di piano di edifici in muratura con fasce di ristilatura armata e intonaco armato: dettagli costruttivi
In questo articolo l'ing. Massimo Mariani tratta il tema delle fasce di ristilatura armata esterna e intonaco armato interno per il rinforzo di piano degli edifici in muratura aventi un paramento “a vista” all’esterno da conservare, con una serie di utilissimi particolari costruttivi (di cui l’autore concede il loro utilizzo ai fini professionali, rinunciando al Copyright.)
Fasce di ristilatura armata esterna e intonaco armato interno per il rinforzo di piano degli edifici in muratura aventi un paramento “a vista” all’esterno da conservare
Un tipo di intervento di consolidamento, che contiene la contemporaneità della tecnica della “ristilatura armata” e dell’”intonaco armato”, prevede fasciature dell’insieme delle due da applicare in corrispondenza dei solai dell’edificio da rinforzare (figura 1).
Figura 1
Il rafforzamento sul paramento esterno con la ristilatura armata, si ottiene con l’ausilio di trefoli di acciaio inox Ø3 mm, a 49 fili, da inserire nelle connessure murarie, così da divenirne armatura invisibile, occultata dalla stuccatura delle stesse, facendo ricorso ad una malta di idonea cromìa a base di calce ed inerti possibilmente additivata con resine e/o fibre (figura 2).
Figura 2
Le funi di rinforzo così costituite, una volta inserite nelle connessure delle murature, sono ancorate alle stesse per mezzo di perni di acciaio, anch’essi inox, inseriti in fori saturati con resine epossidiche bicomponenti (sono possibili anche altre sostanze collanti debitamente testate), a media densità e con tempo di maturazione non superiore a 15 minuti.
Sul paramento interno della parete, in corrispondenza della fascia di muratura, rinforzata con la ristilatura armata, è realizzato un intonaco strutturale di malta fibro-rinforzata (o di malta a base di calce o cementizia) armato con rete di acciaio zincata (o di fibra di vetro) (figura 3 ).
Figura 3
I perni, che sono tutti passanti, hanno il compito di collegare l’intervento di ristilatura armata con i tiranti-fasce in acciaio (Ved. “ Dispositivo Massimo Mariani ”) (figure 4 e 5) e con l’intonaco armato strutturale.
Figura 4
Figura 5
Le fasi di lavoro
La tecnica prevista è caratterizzata dalle seguenti fasi di lavoro (figure 6, 7 e 8):
- esecuzione del foro nelle murature senza uso di acqua;
- pulitura del foro con aria;
- inserimento della barra di lunghezza pari allo spessore della muratura aumentato di 10 cm per parte;
- sigillatura del foro da eseguirsi all’esterno, sul lato della “Ristilatura armata”, con malta di calce ;
- saturazione del foro, dall’interno, con resina epossidica bicomponente (o con materiali di pari efficacia concordati e testati con la D.L.) a media densità con maturazione del 70% entro 15 minuti dall’iniezione, previa preliminare stuccatura di chiusura del foro attorno al beccuccio di iniezione al fine di ottenere una soddisfacente saturazione dello stesso;

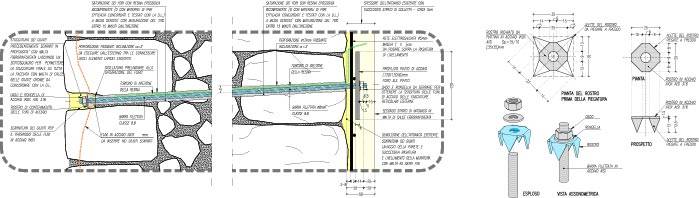

- intervento di serraggio dei dadi delle barre, anche contemporaneo su entrambe le facce della parete successivamente all’avvenuta maturazione delle resine o similari, ottenendo, in questo modo, una presollecitazione controllata delle stesse. I perni fissano le funi di acciaio alla muratura facendo ricorso a mini-rostri che sono stati serrati su di esse con dadi e rondelle (figura 8).
Figura 6
Figura 7
Figura 8

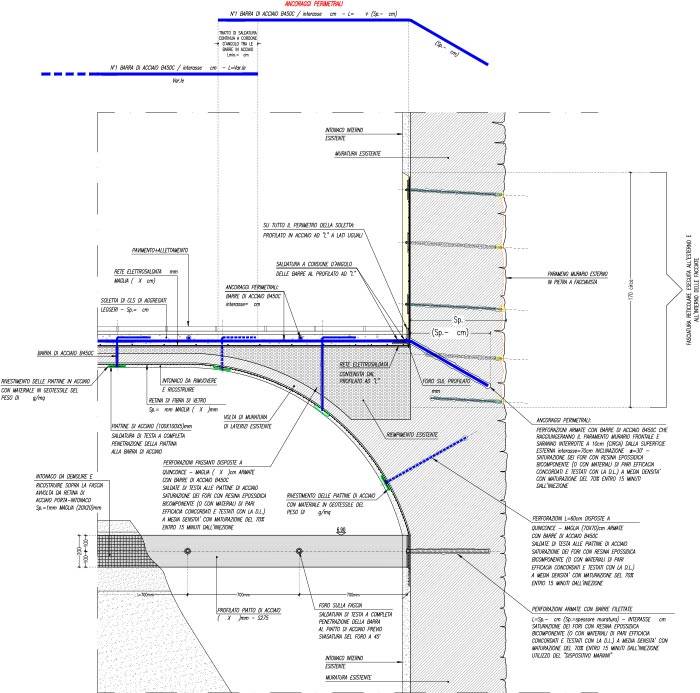

L’intera operazione consente un adeguato vincolo alle funi della ristilatura armata e alla rete dell’intonaco armato (vedere anche figura 9 “intervento in corrispondenza di una volta”).
Figura 9
Ringraziamenti
Ringrazio i miei allievi e collaboratori Luca Ranocchia, Nicola Pero Nullo, Stefano Gesumaria, Alessia Travanti e Fulvio Massimo Mariani per aver partecipato alla composizione e ai disegni di questo articolo.
Tutti i disegni contenuti nel presente articolo non sono coperti da copyright, quindi sono utilizzabili per fini professionali personali e sono scaricabili in formato PDF in alta definizione in fondo all'articolo.
Leggi l'articolo in PDF
